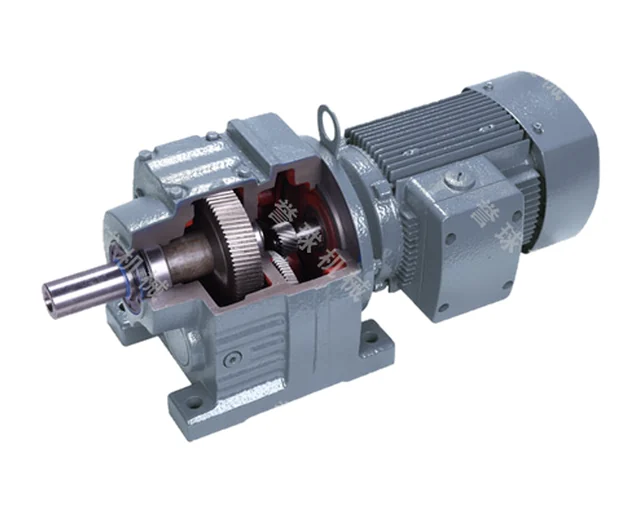

Соосные цилиндрические мотор-редукторы серии YQR (R)

Соосные цилиндрические мотор-редукторы с закалёнными зубьями: 13 типоразмеров R17–R167 с допустимым выходным моментом от 85 до 18000 Н·м и двигателями 0,18–160 кВт. Исполнения на лапах и с фланцем, со встроенным двигателем или входным валом, двухредукторные комбинации R..R для очень малых скоростей и одноступенчатая линейка RX для высоких скоростей.

Типоразмеры: R17, 27, 37, 47, 57, 67, 77, 87, 97, 107, 137, 147, 167; RX37–RX157
Передаточное число: R: 3,33–289,74; RX: 1,3–8,65 (комбинации R..R — больше)
Мощность двигателя: R: 0,18–160 кВт; RX: 0,18–132 кВт
Допустимый выходной момент: R: 85–18000 Н·м; RX: 20–1680 Н·м
Выходной вал: сплошной, ⌀25 (R27) … ⌀120 мм (R167)
Основа подбора: таблицы подбора для n₁ = 1400 об/мин
КПД: до 96 %
Температура окружающей среды: −40…+50 °C (ниже 0 °C масло нужно подогреть)
Высота установки: не выше 1000 м
Входная частота вращения: не более 1800 об/мин; окружная скорость зубьев ≤ 22 м/с
Направление вращения: прямое и реверсивное
Двигатели: серия Y, по умолчанию IP54; варианты: тормозной, взрывозащищённый, частотный и др.

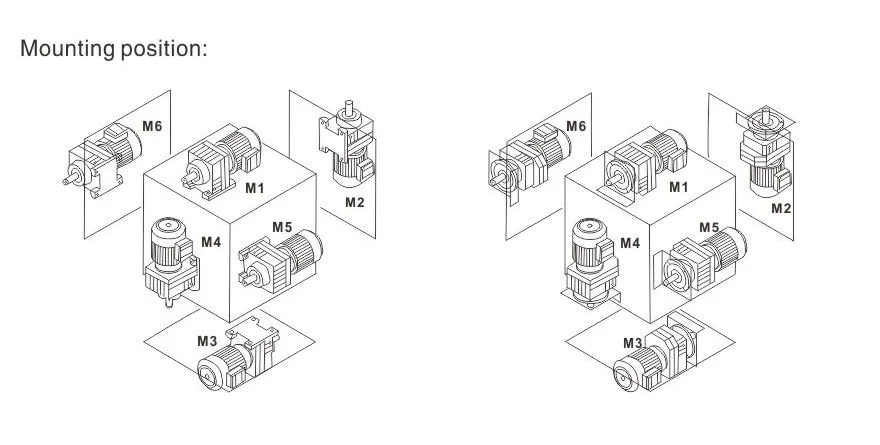

Монтажные позиции: M1–M6 (по умолчанию M1); клеммная коробка 0°/90°/180°/270° (по умолчанию 0°)
Подбор: f_A = f₁·f₂ (характер нагрузки и часы работы × частота пусков) не должен превышать f_B из таблиц

Запросить цену Каталог, PDF · 25 MB

Особенности

Модульная конструкция: один редуктор сочетается с двигателями разной мощности
КПД до 96 %
Мелкий шаг передаточных чисел; комбинации R..R дают очень большие передаточные числа
Исполнения на лапах (R), с фланцем (RF), с входным валом (RS, RFS)

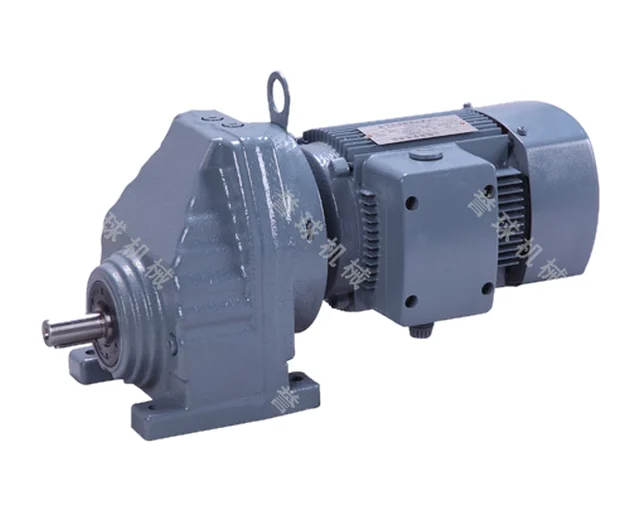

Одноступенчатая серия RX/RXF: передаточное число 1,3–8,65 для высоких скоростей
Любая монтажная позиция M1–M6, четыре положения клеммной коробки
Двигатель заказчика — через переходной фланец AM; вариант с входным валом AD

Расшифровка обозначения

R F 37 – Y 0.55-4P – 32.40 – M1 – 270° – ϕ200

R	тип: цилиндрический редуктор с закалёнными зубьями
F	исполнение: (—) лапы, сплошной вал; F фланец; S лапы + входной вал; FS фланец + входной вал
37	типоразмер
Y	тип двигателя (Y, B, Z, YEJ, D, YVP, YCT, R, YVPJ, G)
0.55-4P	мощность двигателя, кВт, и число полюсов
32.40	передаточное число
M1	монтажная позиция M1–M6
270°	положение клеммной коробки 0°/90°/180°/270°
ϕ200	диаметр выходного фланца (для исполнения на лапах не указывается)

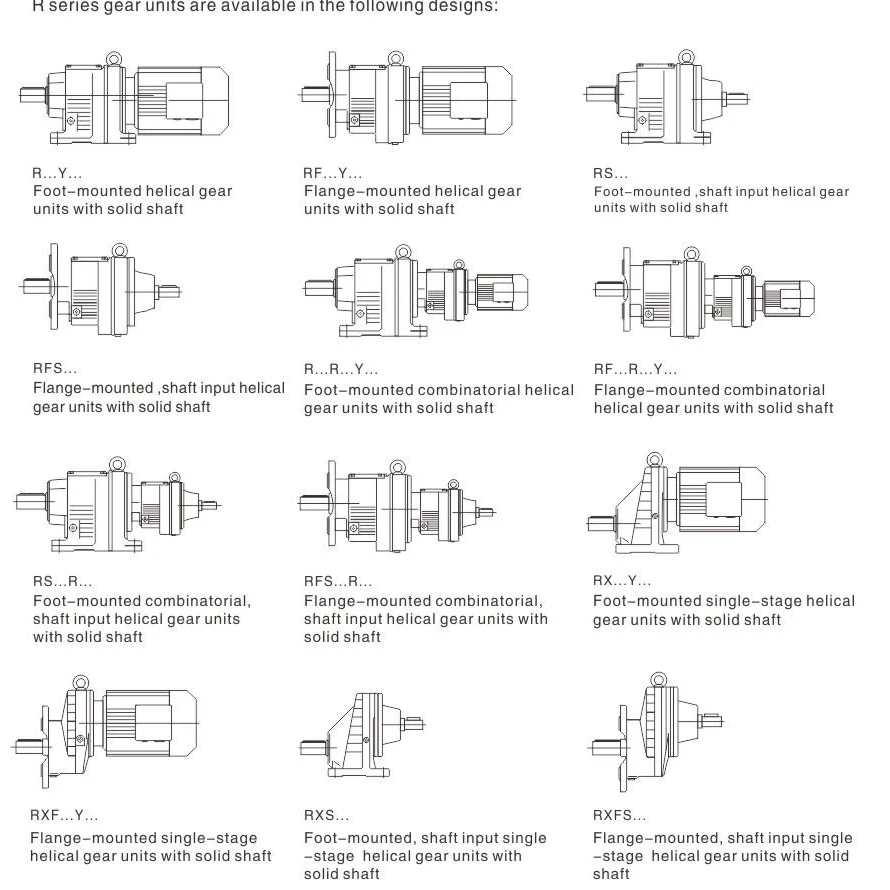

Исполнения

R	на лапах, сплошной выходной вал

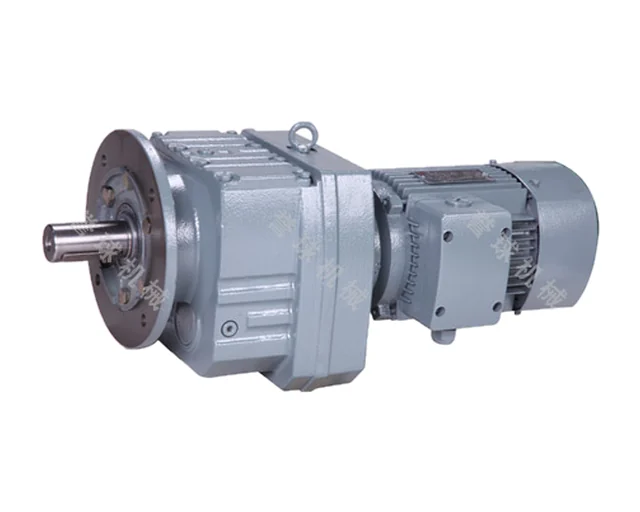

RF	с фланцем, сплошной вал
RS	на лапах, с входным валом
RFS	с фланцем, с входным валом
R..R	комбинация двух редукторов на лапах
RF..R	комбинация двух редукторов с фланцем
RS..R / RFS..R	комбинация с входным валом
RX	одноступенчатый на лапах
RXF	одноступенчатый с фланцем
RXS / RXFS	одноступенчатый с входным валом

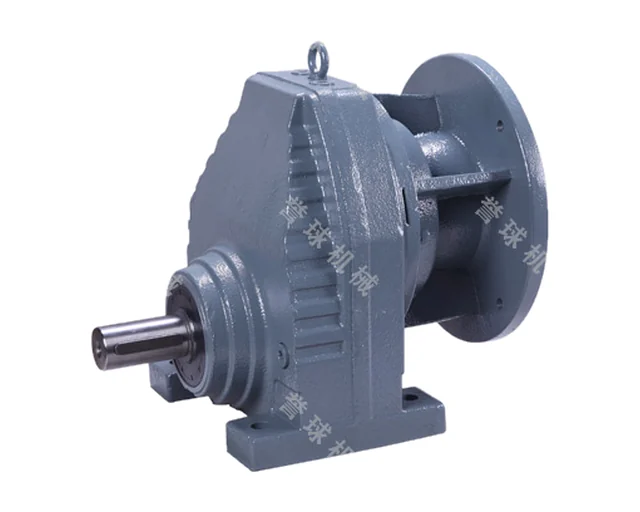

R..AM	переходной фланец под двигатель IEC (AM63…AM225)

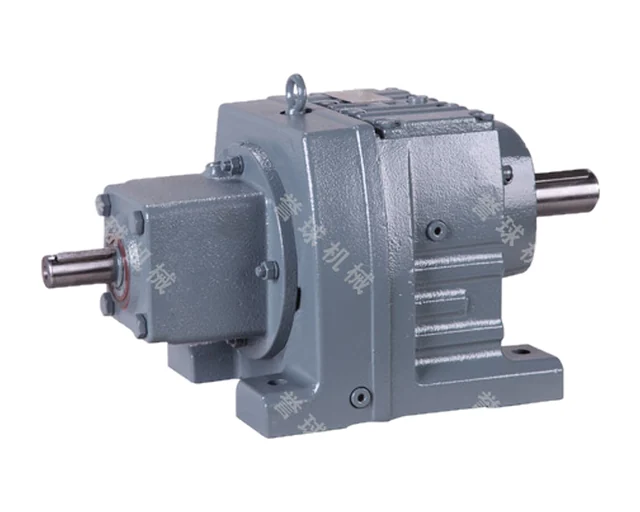

R..AD	входной вал (AD1…AD8)

Монтаж

Технические данные

Серия R/RF: мощность, передаточные числа и допустимый момент по типоразмерам

Типоразмер	Мощность двигателя, кВт	Передаточное число	Допустимый выходной момент, Н·м	Выходной вал ⌀ × длина, мм	Масса, кг (средняя)
17	0,18~0,75	3,83~74,84	85	—	4
27	0,18~3	3,37~135,09	130	25k6 × 50	5,5
37	0,18~3	3,33~134,82	200	25k6 × 50	8,5
47	0,18~5,5	3,83~176,88	300	30k6 × 60	10
57	0,18~7,5	4,39~186,88	450	35k6 × 70	18
67	0,18~7,5	4,29~199,81	600	35k6 × 70	25
77	0,18~11	5,21~195,24	820	40k6 × 80	36
87	0,55~22	5,36~246,54	1550	50k6 × 100	63
97	0,55~30	4,49~289,74	3000	60m6 × 120	101
107	2,2~45	5,06~249,16	4300	70m6 × 140	153
137	5,5~55	5,15~222,60	8000	90m6 × 170	220
147	11~90	5,00~163,31	13000	110m6 × 210	400
167	11~160	10,24~229,71	18000	120m6 × 210	700

Одноступенчатая серия RX/RXF

Типоразмер	Мощность двигателя, кВт	Передаточное число	Допустимый выходной момент, Н·м	Масса, кг (средняя)
37	0,18~1,1	1,62~4,43	20	5
57	0,18~5,5	1,3~5,5	70	8
67	0,18~7,5	1,4~6,07	135	14
77	1,1~11	1,42~8,00	215	23
87	3~22	1,39~8,65	400	39
97	5,5~30	1,42~8,23	600	70
107	7,5~45	1,44~6,63	830	100
127	7,5~90	1,51~6,2	1110	150
157	11~132	1,57~6,2	1680	250
