YQK

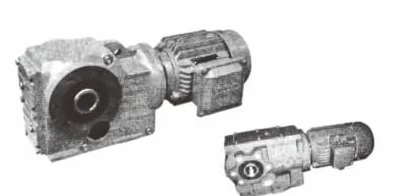

Коническо-цилиндрические мотор-редукторы серии YQK
Серия YQK — угловые мотор-редукторы с цилиндрическими и конической ступенями для больших моментов. Двенадцать типоразмеров от 37 до 187 охватывают мощность 0,18–200 кВт и допустимый момент от 200 до 50000 Н·м. Выпускаются со сплошным и полым валом, на лапах, на фланце, с короткой фланцевой опорой и с реактивной тягой.
- Типоразмеры
- 37, 47, 57, 67, 77, 87, 97, 107, 127, 157, 167, 187
- Мощность на входе
- 0,18–200 кВт
- Передаточное число (одиночный редуктор)
- 5,36–197,37
- Допустимый выходной момент
- 200–50000 Н·м
- Масса редуктора
- 11–1700 кг (средние значения)
- Монтажные позиции
- M1–M6
- Положение клеммной коробки
- 0°, 90°, 180°, 270°
- Направление вращения выходного вала
- CW (по часовой) / CCW (против), если смотреть на выходной вал
- Входная частота в таблицах комбинированных агрегатов
- 1400 об/мин
Особенности
- Угловая схема с конической передачей, выходной вал под 90° к двигателю
- 12 типоразмеров от 37 до 187, допустимый момент до 50000 Н·м
- Мощность на входе от 0,18 до 200 кВт
- Сплошной или полый выходной вал; полый вал также в исполнении на лапах (KAB)
- Крепление на лапах, фланце, короткой фланцевой опоре или реактивной тяге
- Исполнение со входным валом и комбинации с редуктором R (K..R..) для малых выходных скоростей
- Шесть монтажных позиций M1–M6, клеммная коробка 0°/90°/180°/270°, направление вращения CW/CCW по заказу

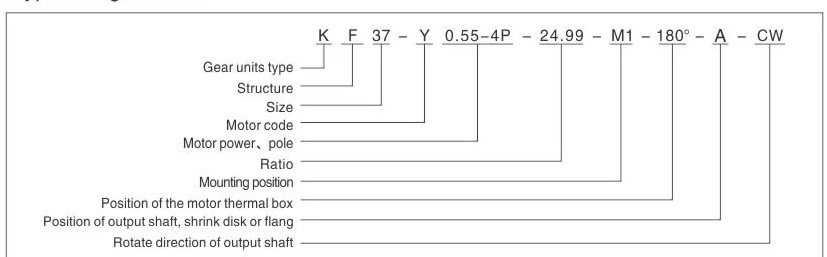

Расшифровка обозначения
KF37-Y0.55-4P-24.99-M1-180°-A-CW
| K | тип: коническо-цилиндрический редуктор |
|---|---|
| F | исполнение (см. варианты) |
| 37 | типоразмер |
| Y | тип двигателя |
| 0.55-4P | мощность двигателя, кВт, и число полюсов |
| 24.99 | передаточное число |
| M1 | монтажная позиция |
| 180° | положение клеммной коробки |
| A | сторона выходного вала / фланца / стяжной муфты: A — слева, B — справа (со стороны двигателя), A+B — с двух сторон |
| CW | направление вращения выходного вала: CW — по часовой, CCW — против |
Исполнения

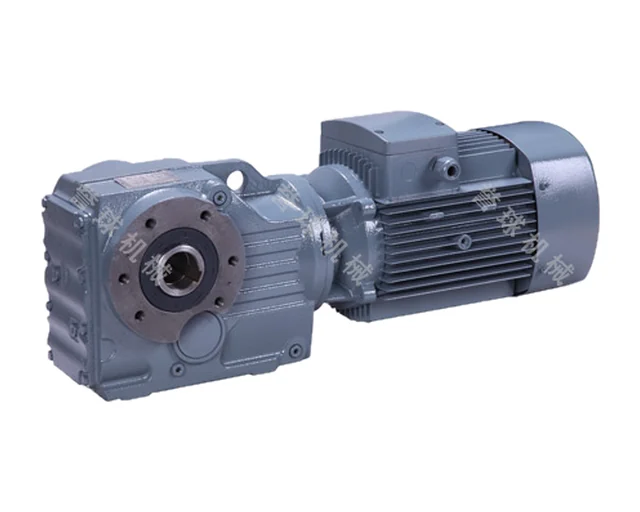

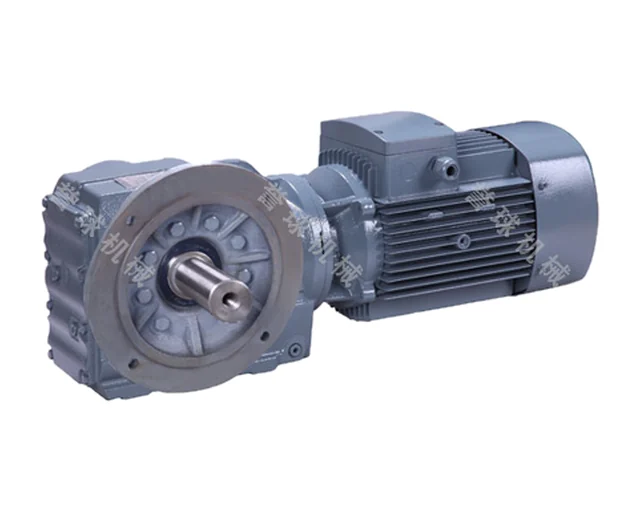

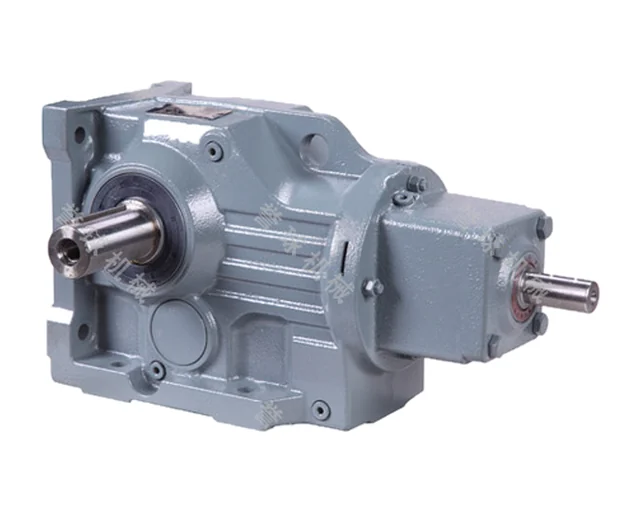

| K | на лапах, сплошной выходной вал |
|---|---|
| KA | полый выходной вал |
| KAB | на лапах, полый вал |
| KF | фланцевое крепление, сплошной вал |
| KAF | фланцевое крепление, полый вал |
| KAZ | короткий фланец, полый вал |
| KAT | реактивная тяга, полый вал |
| S / AS / FS / AFS (структура) | со входным валом вместо двигателя: на лапах / полый вал / фланец / фланец и полый вал |
| K..R.. | комбинированный агрегат с цилиндрическим редуктором R (с двигателем или со входным валом) |
| Y(Y2) | обычный двигатель |
| B | взрывозащищённый |
| Z | постоянного тока |
| YEJ | с тормозом |
| D | многоскоростной |
| YVP | частотно-регулируемый |
| YCT | электромагнитное регулирование скорости |
| R | для металлургических подъёмных механизмов |
| YVPJ | частотно-регулируемый с тормозом |
| G | для рольгангов |

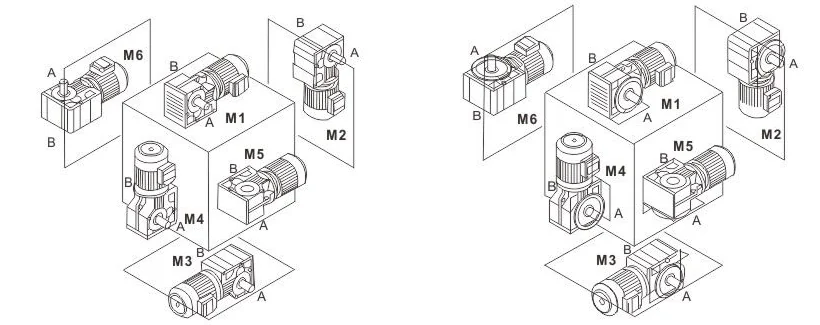

Монтаж
- M1
- M2
- M3
- M4
- M5
- M6
Технические данные
Мощность, передаточные числа и допустимый момент по типоразмерам
| Типоразмер | Мощность на входе, кВт | Передаточное число | Допустимый выходной момент, Н·м |
|---|---|---|---|
| 37 | 0,18~3,0 | 5,36~106,38 | 200 |
| 47 | 0,18~3,0 | 5,81~131,87 | 400 |
| 57 | 0,18~5,5 | 6,57~145,14 | 600 |
| 67 | 0,18~5,5 | 7,14~144,79 | 820 |
| 77 | 0,37~11 | 7,24~192,18 | 1550 |
| 87 | 0,75~22 | 7,19~197,37 | 2700 |
| 97 | 1,1~30 | 8,95~176,05 | 4300 |
| 107 | 3~45 | 8,74~141,46 | 8000 |
| 127 | 7,5~90 | 8,68~146,07 | 13000 |
| 157 | 11~160 | 12,65~150,41 | 18000 |
| 167 | 11~200 | 17,28~163,91 | 32000 |
| 187 | 18,5~200 | 17,27~180,78 | 50000 |
Масса редуктора
| Типоразмер | Масса, кг (средняя, справочно) |
|---|---|
| 37 | 11 |
| 47 | 20 |
| 57 | 27 |
| 67 | 33 |
| 77 | 57 |
| 87 | 85 |
| 97 | 130 |
| 107 | 250 |
| 127 | 380 |
| 157 | 610 |
| 167 | 1015 |
| 187 | 1700 |
Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.
