Цилиндро-червячные мотор-редукторы серии YQS — YQSA
  • YQS
  • YQSF
  • YQS-AD
  • YQSAF
  • YQSAF
  • YQS
  • YQSAF
  • YQS

YQS

Цилиндро-червячные мотор-редукторы серии YQS

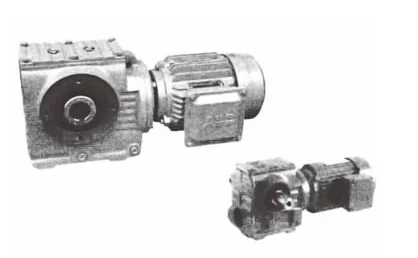

Серия YQS — угловые мотор-редукторы, в которых цилиндрическая ступень на входе сочетается с червячной передачей на выходе. Семь типоразмеров от 37 до 97 охватывают мощность 0,18–22 кВт и допустимый момент до 4000 Н·м. Доступны исполнения на лапах, с фланцем, с полым валом, с короткой фланцевой опорой и с реактивной тягой.

Типоразмеры
37, 47, 57, 67, 77, 87, 97
Мощность на входе
0,18–22 кВт
Передаточное число (одиночный редуктор)
9,96–244,74
Допустимый выходной момент
90–4000 Н·м
Масса редуктора
7–170 кг (средние значения)
Монтажные позиции
M1–M6 (по умолчанию M1)
Положение клеммной коробки
0°, 90°, 180°, 270° (по умолчанию 0°)
Защита двигателя
IP54 (двигатели серии Y)
Входная частота в таблицах комбинированных агрегатов
1400 об/мин

Особенности

  • Угловая схема: выходной вал перпендикулярен валу двигателя
  • 7 типоразмеров: 37, 47, 57, 67, 77, 87, 97
  • Сплошной или полый выходной вал; для полого вала (SA, SAF, SAZ) указывается диаметр отверстия
  • Монтаж на лапах, фланце, короткой фланцевой опоре или реактивной тяге

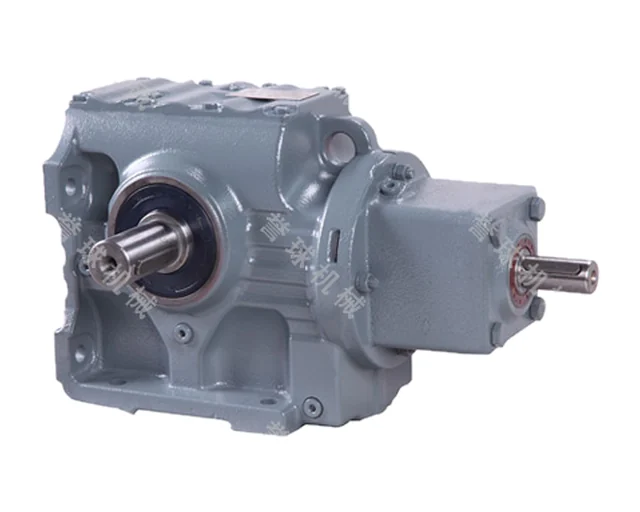

  • Вариант со свободным входным валом вместо двигателя
  • Комбинация с цилиндрическим редуктором R (S..R..) для очень больших передаточных чисел и малых выходных скоростей
  • Шесть монтажных позиций M1–M6, положение клеммной коробки 0°/90°/180°/270°
  • Двигатели серии Y поставляются со степенью защиты IP54, если не оговорено иное

Расшифровка обозначения

SAF37-Y0.55-4P-12.08-M1-270°-A-φ25

Sтип: цилиндро-червячный редуктор
AFисполнение (см. варианты)
37типоразмер
Yтип двигателя
0.55-4Pмощность двигателя, кВт, и число полюсов
12.08передаточное число
M1монтажная позиция
270°положение клеммной коробки
Aсторона выходного вала / фланца / стяжной муфты: A — слева, B — справа (со стороны двигателя), A+B — с двух сторон
φ25диаметр отверстия полого вала (для сплошного вала не указывается)

Исполнения

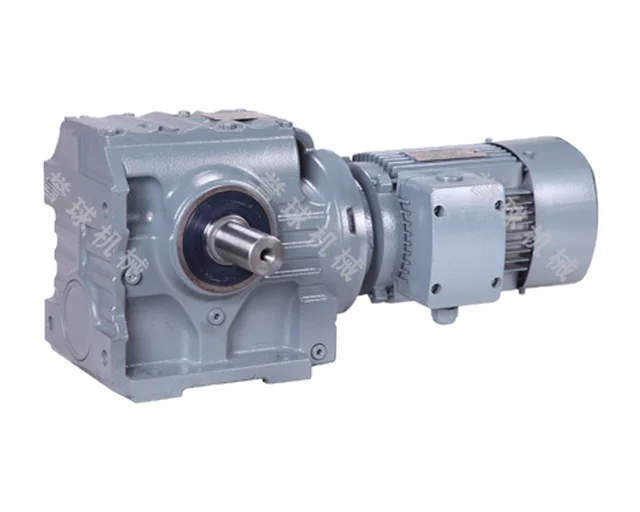

Sна лапах, сплошной выходной вал
SAполый выходной вал

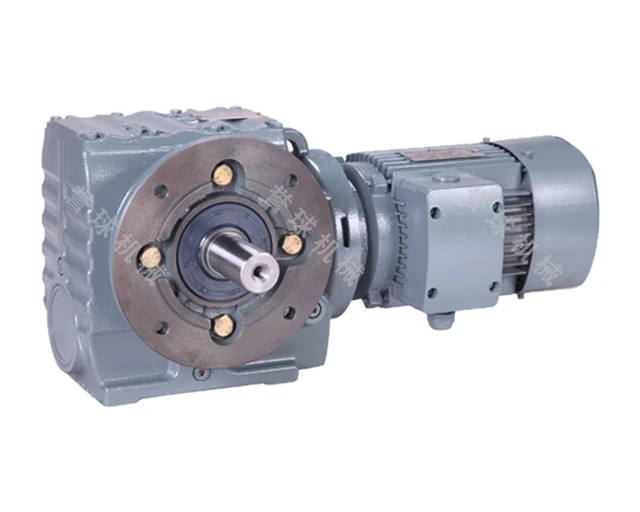

SFфланцевое крепление, сплошной вал

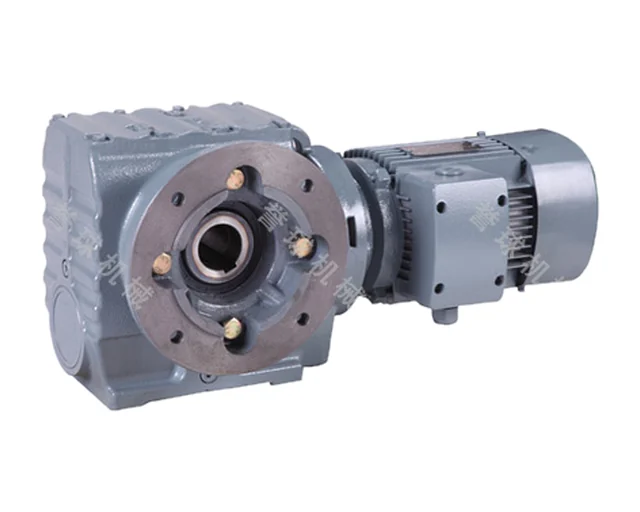

SAFфланцевое крепление, полый вал
SAZкороткий фланец, полый вал
SATреактивная тяга, полый вал
S / AS / FS / AFS (структура)со входным валом вместо двигателя: на лапах / полый вал / фланец / фланец и полый вал
S..R..комбинированный агрегат с цилиндрическим редуктором R (с двигателем или со входным валом)
S..AM / S..ADс переходным фланцем под двигатель заказчика (AM) или с входным валом (AD)
Y(Y2)обычный двигатель
Bвзрывозащищённый
Zпостоянного тока
YEJс тормозом
Dмногоскоростной
YVPчастотно-регулируемый
YCTэлектромагнитное регулирование скорости
Rдля металлургических подъёмных механизмов
YVPJчастотно-регулируемый с тормозом
Gдля рольгангов

Монтаж

  • M1
  • M2
  • M3
  • M4
  • M5
  • M6

Технические данные

Мощность, передаточные числа и допустимый момент по типоразмерам

ТипоразмерМощность на входе, кВтПередаточное числоДопустимый выходной момент, Н·м
370,18~0,7510,27~165,7190
470,18~1,511,46~244,74170
570,18~310,75~196,21300
670,25~5,511,55~227,20520
770,55~7,59,96~241,091270
870,75~1511,83~223,262280
971,5~2212,75~230,484000

Масса редуктора

ТипоразмерМасса, кг (средняя, справочно)
377
4710
5714
6726
7750
87100
97170

Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

Чертежи и схемы

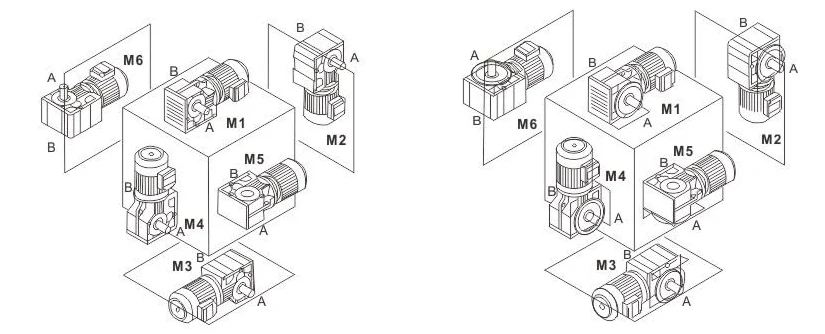

Монтажные позиции M1–M6
Монтажные позиции M1–M6

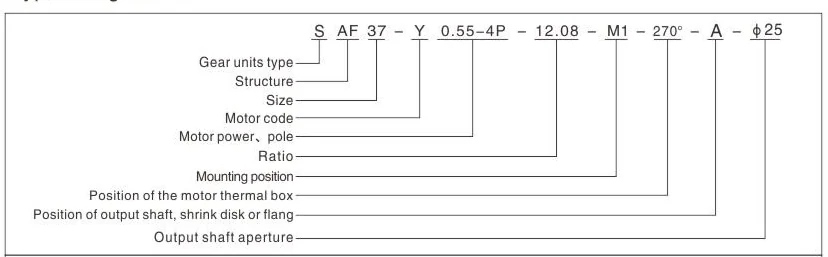

Схема обозначения
Схема обозначения
