Мотор-редукторы с параллельными валами серии YQF (F)
Плоские цилиндрические мотор-редукторы с параллельными валами: 10 типоразмеров F37–F157, допустимый выходной момент 200–18000 Н·м, двигатели 0,18–200 кВт. Выходной вал сплошной или полый (насадной монтаж на вал машины), исполнения на лапах, с фланцем и с коротким фланцем.
- Типоразмеры
- 37, 47, 57, 67, 77, 87, 97, 107, 127, 157
- Передаточное число
- 3,81–281,71 (комбинации F..R — больше)
- Мощность двигателя
- 0,18–200 кВт
- Допустимый выходной момент
- 200–18000 Н·м
- Полый вал
- ⌀30H7 (F37) … ⌀120H7 мм (F157)
- Основа подбора
- таблицы подбора для n₁ = 1400 об/мин
- КПД
- до 96 %
- Температура окружающей среды
- −40…+50 °C (ниже 0 °C масло нужно подогреть)
- Высота установки
- не выше 1000 м
- Входная частота вращения
- не более 1800 об/мин; окружная скорость зубьев ≤ 22 м/с
- Направление вращения
- прямое и реверсивное
- Двигатели
- серия Y, по умолчанию IP54; варианты: тормозной, взрывозащищённый, частотный и др.
- Монтажные позиции
- M1–M6 (по умолчанию M1); клеммная коробка 0°/90°/180°/270° (по умолчанию 0°)
- Подбор
- f_A = f₁·f₂ (характер нагрузки и часы работы × частота пусков) не должен превышать f_B из таблиц
Особенности
- Компактный плоский корпус — удобно при ограниченном месте
- Полый вал с отверстием H7 от ⌀30 до ⌀120 мм для насадного монтажа
- Исполнения: на лапах, с фланцем, с коротким фланцем (FAZ), с входным валом
- Передаточные числа от 3,81 до 281,71; комбинации F..R для ещё меньших скоростей
- КПД до 96 %, модульная конструкция
- Монтажные позиции M1–M6, четыре положения клеммной коробки
- Двигатель заказчика через фланец AM или входной вал AD; моментный рычаг (F..T)
Расшифровка обозначения
F F 37 – Y 0.55-4P – 23.88 – M1 – 270°
| F | тип: цилиндрический редуктор с параллельными валами |
|---|---|
| F | исполнение: (—) лапы, сплошной вал; A полый вал; F фланец; AF фланец + полый вал; AZ короткий фланец + полый вал; S, AS, FS, AFS — с входным валом |
| 37 | типоразмер |
| Y | тип двигателя (Y, B, Z, YEJ, D, YVP, YCT, R, YVPJ, G) |
| 0.55-4P | мощность двигателя, кВт, и число полюсов |
| 23.88 | передаточное число |
| M1 | монтажная позиция M1–M6 |
| 270° | положение клеммной коробки 0°/90°/180°/270° |

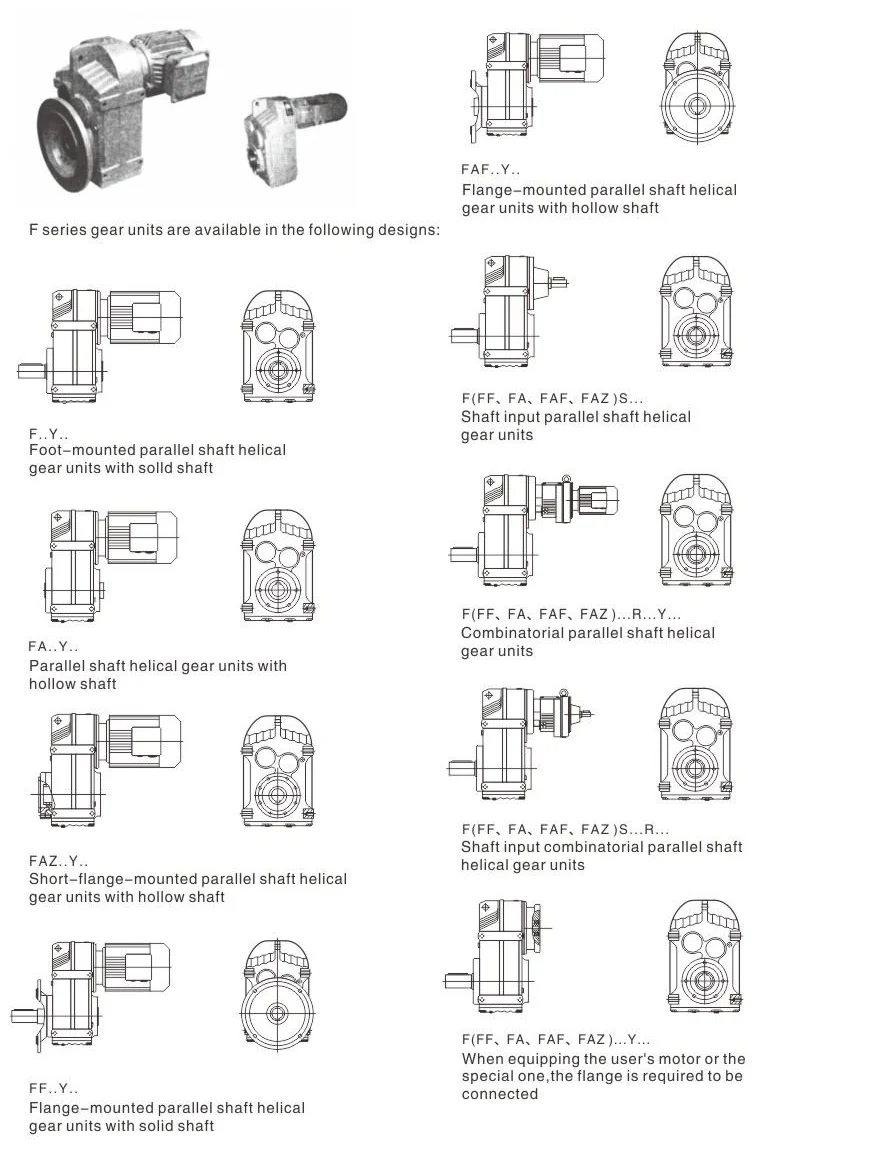

Исполнения

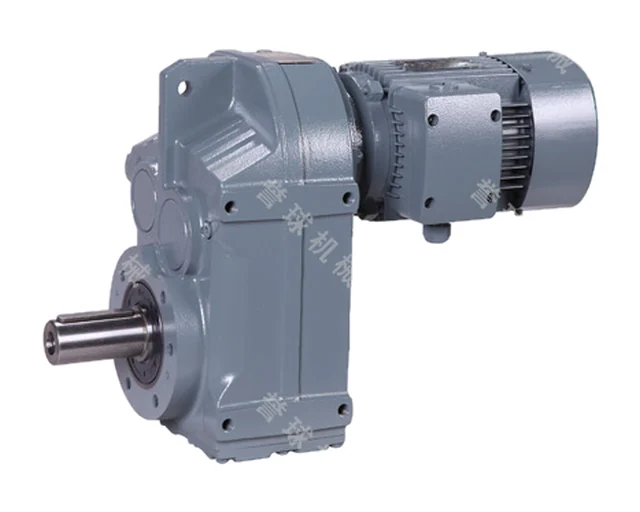

| F | на лапах, сплошной выходной вал |
|---|---|

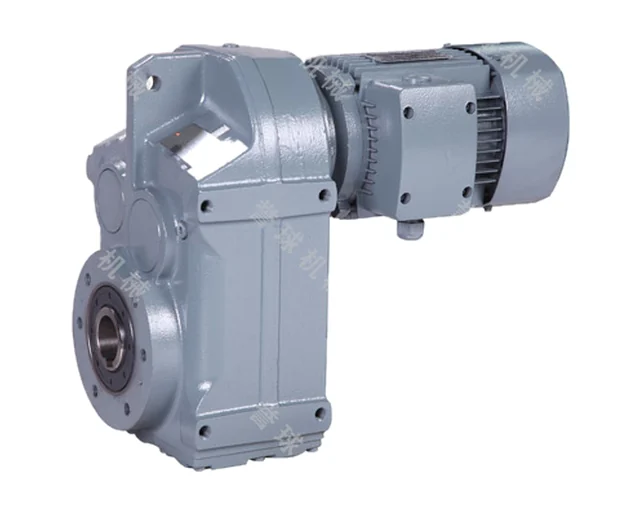

| FA | полый выходной вал |
| FF | с фланцем, сплошной вал |

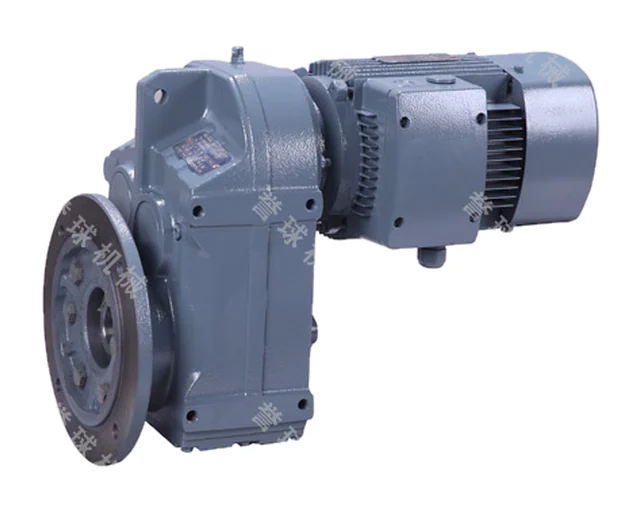

| FAF | с фланцем, полый вал |
| FAZ | с коротким фланцем, полый вал |
| FS / FAS / FFS / FAFS | с входным валом |
| F..R | комбинация с редуктором R для малых скоростей |
| F..T | с моментным рычагом |
| F..AM / F..AD | фланец под двигатель IEC / входной вал |

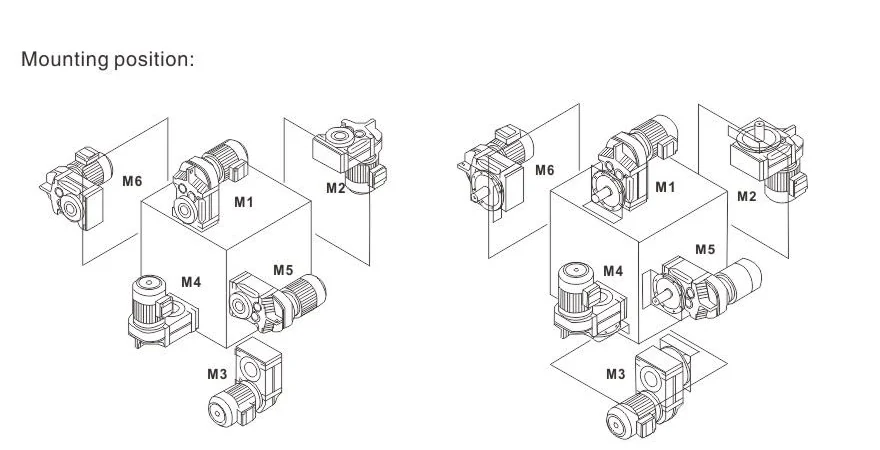

Монтаж
- M1
- M2
- M3
- M4
- M5
- M6
Технические данные
Серия F: мощность, передаточные числа, момент и полый вал по типоразмерам
| Типоразмер | Мощность двигателя, кВт | Передаточное число | Допустимый выходной момент, Н·м | Полый вал (FA/FAF/FAZ) ⌀ × длина, мм | Масса, кг (средняя) |
|---|---|---|---|---|---|
| 37 | 0,18~3,0 | 3,81~128,51 | 200 | 30H7 × 120 | 13 |
| 47 | 0,18~3,0 | 5,06~189,39 | 400 | 35H7 × 150 | 17 |
| 57 | 0,18~5,5 | 5,18~199,70 | 600 | 40H7 × 166 | 34 |
| 67 | 0,18~5,5 | 4,21~228,99 | 820 | 40H7 × 180 | 55 |
| 77 | 0,37~11 | 4,30~281,71 | 1500 | 50H7 × 210 | 90 |
| 87 | 0,75~22 | 4,12~270,68 | 3000 | 60H7 × 240 | 150 |
| 97 | 1,1~30 | 4,68~280,76 | 4300 | 70H7 × 300 | 260 |
| 107 | 2,2~45 | 6,20~254,40 | 7840 | 90H7 × 350 | 402 |
| 127 | 7,5~90 | 4,63~172,17 | 12000 | 100H7 × 410 | 700 |
| 157 | 11~200 | 11,92~267,43 | 18000 | 120H7 × 500 | 950 |
Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.
