YVF2

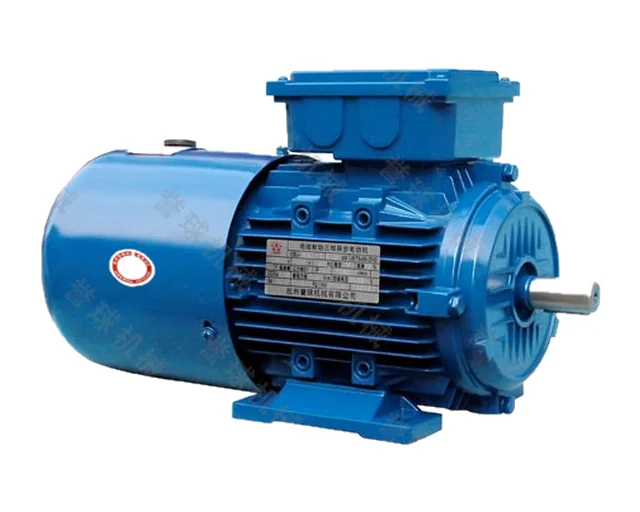

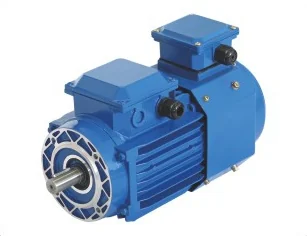

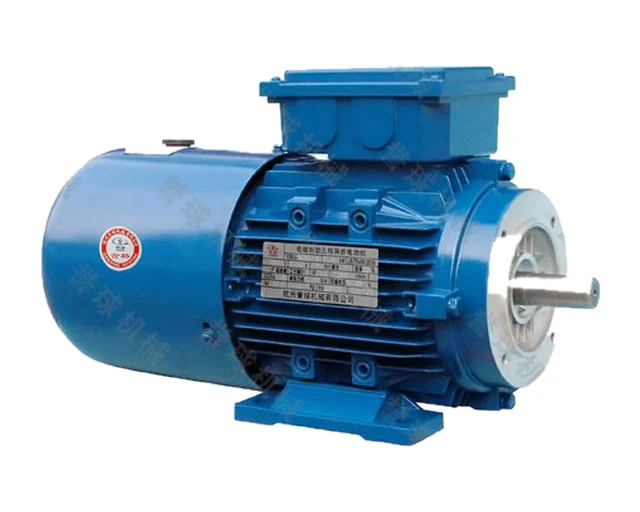

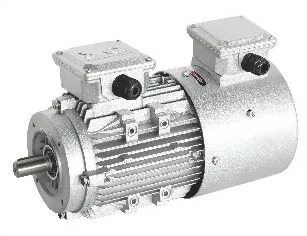

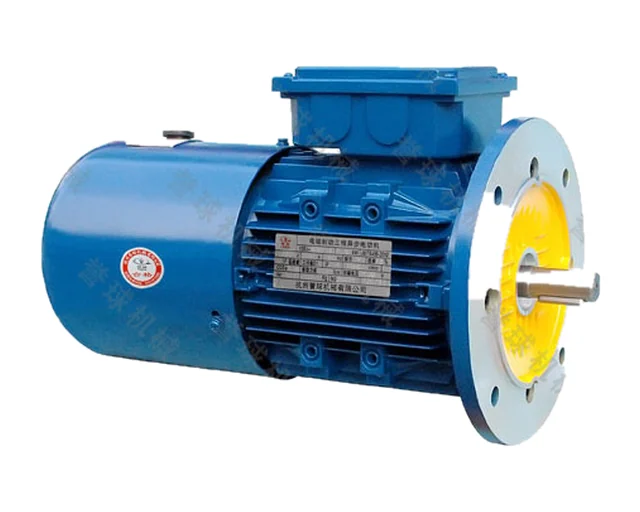

Трёхфазные асинхронные электродвигатели YVF2 для частотного регулирования

YVF2 — двигатели для работы от преобразователя частоты, типоразмеры 80–355. Прочный корпус из чугуна или алюминиевого сплава, широкий и точный диапазон регулирования; присоединительные размеры и ряд мощностей совпадают с серией YE2. Независимый вентилятор обеспечивает охлаждение на любой скорости.

Типоразмеры: 80–355
Мощность (в описании): 0,55–315 кВт
Мощность (по таблицам): 0,37–375 кВт
Число полюсов: 2, 4, 6
Номинальное напряжение / частота: 380 В, 50 Гц
Номинальный момент: 2,52–3039 Н·м
Диапазон постоянного момента: 5–50 Гц
Диапазон постоянной мощности: 2-пол.: 50–60 Гц; 4–6-пол.: 50–100 Гц
Схема соединения: ≤55 кВт — Y; >55 кВт — Δ
Изоляция / защита / охлаждение: F / IP54 / IC416
Шум: 73–113 дБ(А)

Запросить цену Каталог, PDF · 5 MB

Особенности

Независимый вентилятор охлаждения (трёхфазный, 380 В)
Постоянный момент 5–50 Гц, постоянная мощность 50–60 Гц (2-пол.) или 50–100 Гц (4–6-пол.)
Инкрементальный энкодер по запросу заказчика
Размеры и мощности совместимы с серией YE2
Изоляция класса F, степень защиты IP54
Высокая надёжность, широкий и точный диапазон регулирования

Расшифровка обозначения

YVF2-160M1-2

YVF2	серия (частотно-регулируемый двигатель)
160	высота оси
M1	длина станины и вариант сердечника
2	число полюсов

Исполнения

方形YVF2	исполнение в квадратном корпусе

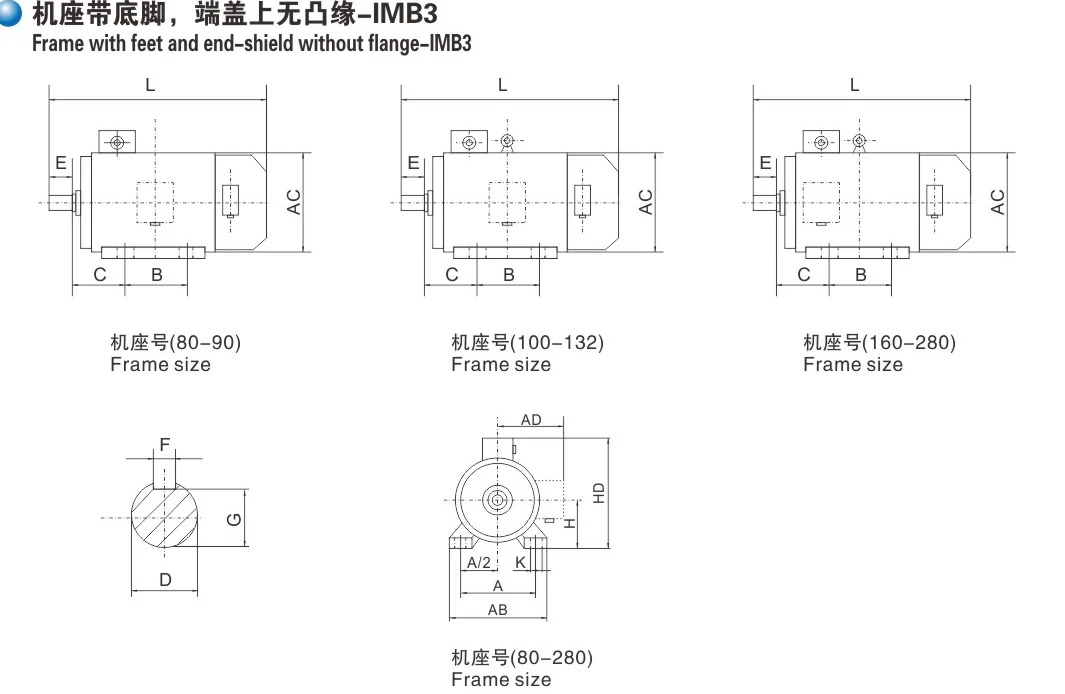

Монтаж

Технические данные

Мощность по типоразмерам и мощность вентилятора

Типоразмер (высота оси)	Мощность 2-пол., кВт	Мощность 4-пол., кВт	Мощность 6-пол., кВт	Мощность вентилятора, Вт
80	0,75–1,1	0,55–0,75	0,37–0,55	35
90	1,5–2,2	1,1–1,5	0,75–1,1	40
100	3	2,2–3	1,5	52
112	4	4	2,2	60
132	5,5–7,5	5,5–7,5	3–5,5	80
160	11–18,5	11–15	7,5–11	80
180	22	18,5–22	15	80
200	30–37	30	18,5–22	120
225	45	37–45	30	230
250	55	55	37	320
280	75–90	75–90	45–55	320
315	110–220	110–220	75–160	1100
355	220–375	220–375	160–315	2200

Сводка по числу полюсов

Число полюсов	Синхронная частота, об/мин	Мощность, кВт	Номинальная частота вращения, об/мин	КПД, %	Номинальный момент, Н·м	Постоянная мощность, Гц
2	3000	0,75–375	2840–2980	75,0–95,0	2,52–1202	50–60
4	1500	0,55–375	1390–1490	71,0–95,1	3,78–2404	50–100
6	1000	0,37–315	885–990	62,0–95,0	3,99–3039	50–100
