Y2EJ

Трёхфазные асинхронные электродвигатели Y2EJ с электромагнитным тормозом

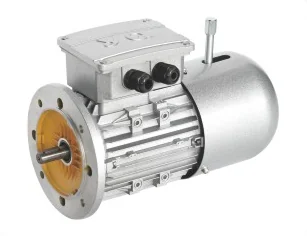

Y2EJ — закрытый двигатель с короткозамкнутым ротором и самовентиляцией, дополненный встроенным электромагнитным тормозом постоянного тока. Типоразмеры 71–280, быстрая и точная остановка, низкий шум и малая вибрация. Применяется в кран-балках, электроприводах арматуры, станках, деревообработке, полиграфии и редукторных приводах.

Типоразмеры: 71–280
Мощность (по таблицам): 0,18–90 кВт
Число полюсов: 2, 4, 6, 8
Номинальная частота вращения: 645–2970 об/мин
КПД: 51–93,9 %
Напряжение / частота: 380 В, 50 Гц
Тормозной момент: 4,0–850 Н·м
Степень защиты: IP54
Охлаждение: IC411
Напряжение тормоза: ≤H100: DC 99 В; >H100: DC 170 В

Запросить цену Каталог, PDF · 5 MB

Особенности

Встроенный электромагнитный тормоз постоянного тока
Статический тормозной момент от 4 до 850 Н·м
Время торможения без нагрузки 0,20–1,2 с
Напряжение возбуждения тормоза: DC 99 В (до H100), DC 170 В (свыше H100)
Простая конструкция, надёжность, низкий шум и вибрация, долгий срок службы
Удобный монтаж и обслуживание; исполнения IMB3, IMB5, IMB35

Расшифровка обозначения

Y2EJ-160M1-2

Y2EJ	серия (двигатель с электромагнитным тормозом)
160	высота оси
M1	длина станины и вариант сердечника
2	число полюсов

Исполнения

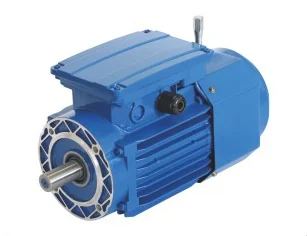

方形Y2EJ	исполнение в квадратном корпусе

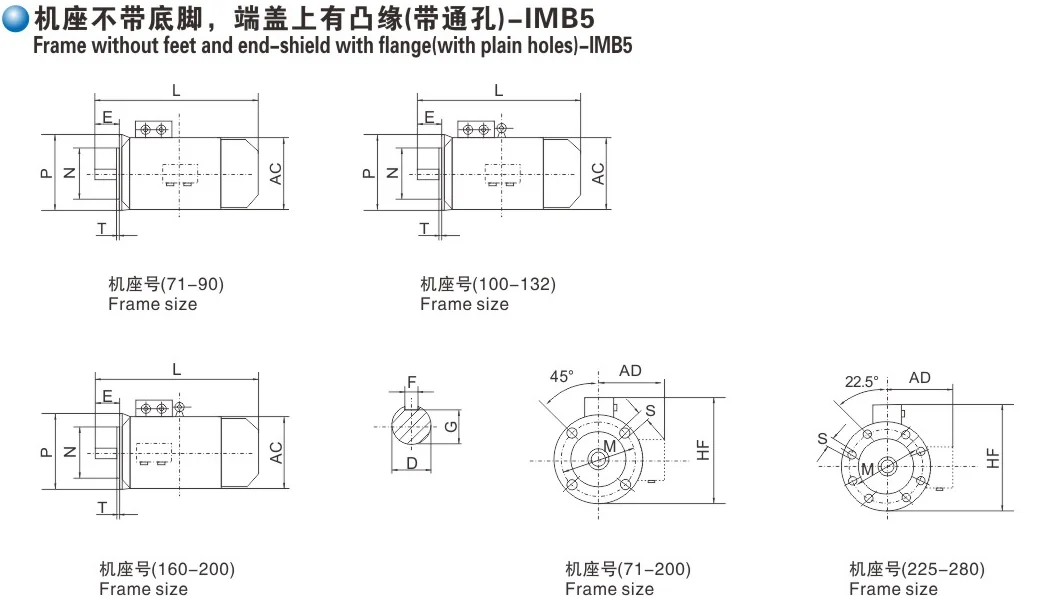

Монтаж

Технические данные

Мощность и тормоз по типоразмерам

Типоразмер (высота оси)	Мощность 2-пол., кВт	Мощность 4-пол., кВт	Мощность 6-пол., кВт	Мощность 8-пол., кВт	Статический тормозной момент, Н·м	Время торможения без нагрузки, с
71	0,37–0,55	0,25–0,37	0,18–0,25	—	4,0	0,20
80	0,75–1,1	0,55–0,75	0,37–0,55	0,18–0,25	7,5	0,20
90	1,5–2,2	1,1–1,5	0,75–1,1	0,37–0,55	15	0,20
100	3	2,2–3	1,5	0,75–1,1	30	0,20
112	4	4	2,2	1,5	40	0,25
132	5,5–7,5	5,5–7,5	3–5,5	2,2–3	75	0.25 (132M2-6: 0.35)
160	11–18,5	11–15	7,5–11	4–7,5	150	0,35
180	22	18,5–22	15	11	220 (180L-4: 300)	0.60 (180L-4: 0.70)
200	30–37	30	18,5–22	15	300	0,70
225	45	37–45	30	18,5–22	450	0,8
250	55	55	37	30	600	0,8
280	75–90	75–90	45–55	37–45	850	1,2
