YE3

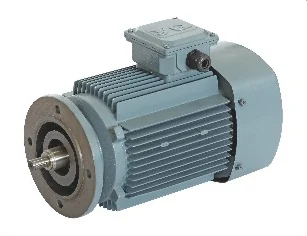

Трёхфазные двигатели YE3 для прямого присоединения к редукторам

Специальные двигатели для прямого (без муфты) монтажа на редукторы с закалёнными зубьями. Выпускаются в стандартном исполнении YE3, с тормозом (Y2EJ), частотно-регулируемые (YVF2) и частотно-регулируемые с тормозом (YVF2EJ). Типоразмеры 63–280, мощность 0,18–90 кВт, фланцы диаметром от 120 до 550 мм взаимозаменяемы в пределах типоразмера.

Типоразмеры: 63–280
Мощность: 0,18–90 кВт
Диаметры фланцев: 120, 160, 200, 250, 300, 350, 400, 450, 550 мм
Напряжение: 380 В (по запросу 400, 415, 220/440, 220–440/380–420 В и др.)
Частота: 50 Гц (60 Гц по запросу)
Режим работы: S1
Изоляция / защита / охлаждение: F / IP55 / IC411
Условия эксплуатации: от −15 до +40 °C, высота до 1200 м
Опции: энкодер, защитный козырёк от дождя, термистор, тепловая защита

Запросить цену Каталог, PDF · 5 MB

Особенности

Квадратный алюминиевый корпус для типоразмеров до 132 включительно — компактный и аккуратный
Двойная фиксация конца вала устраняет осевой люфт и повышает осевую нагрузочную способность; двойное масляное уплотнение
Вал улучшен термообработкой, шейка под уплотнение закалена ТВЧ, радиусный переход на уступе вала
Фланцы взаимозаменяемы в пределах типоразмера; клеммную коробку можно повернуть в любую из 4 сторон
Изоляция класса F, степень защиты IP55
Исполнения с тормозом для точного позиционирования и с частотным регулированием для бесступенчатой регулировки скорости

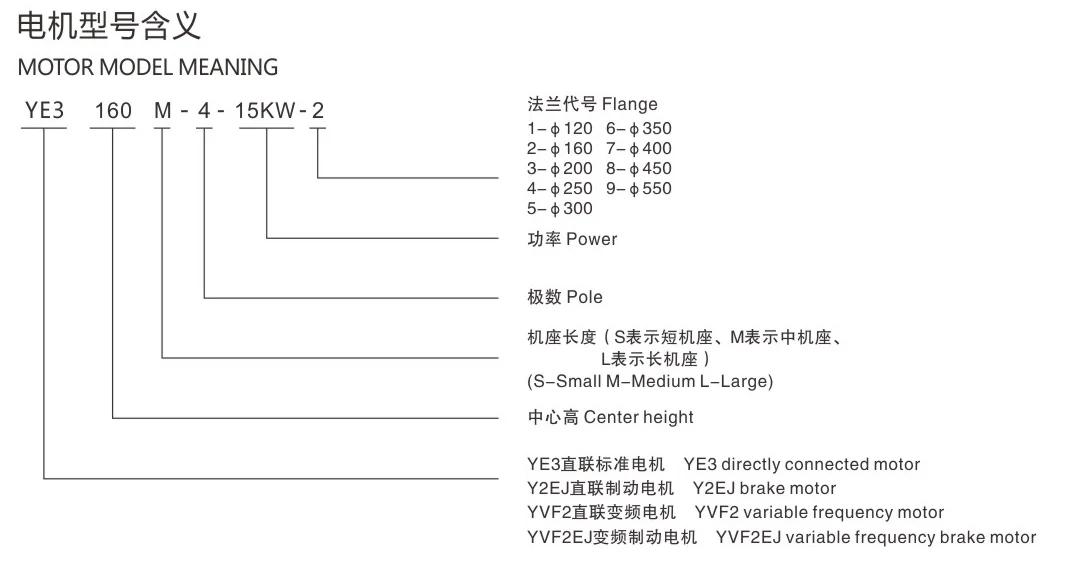

Расшифровка обозначения

YE3 160 M-4-15KW-2

YE3	тип: YE3 — стандартный, Y2EJ — с тормозом, YVF2 — частотный, YVF2EJ — частотный с тормозом
160	высота оси
M	длина станины: S — короткая, M — средняя, L — длинная
4	число полюсов
15KW	мощность
2	код фланца: 1–Ø120, 2–Ø160, 3–Ø200, 4–Ø250, 5–Ø300, 6–Ø350, 7–Ø400, 8–Ø450, 9–Ø550

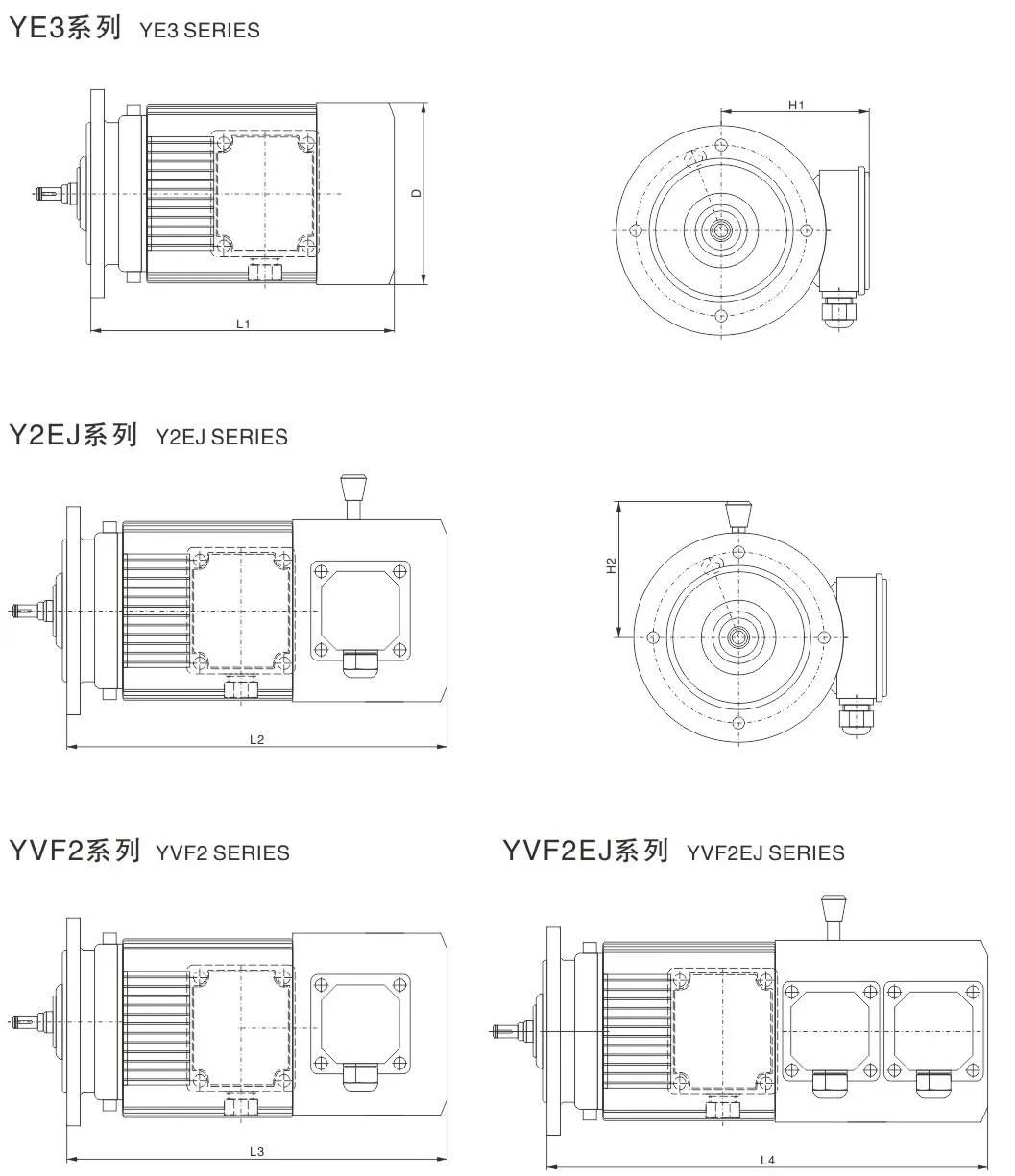

Исполнения

YE3	стандартный двигатель прямого присоединения
Y2EJ	двигатель прямого присоединения с тормозом
YVF2	частотно-регулируемый двигатель прямого присоединения
YVF2EJ	частотно-регулируемый двигатель с тормозом

Технические данные

Мощности и фланцы по типоразмерам

Типоразмер (высота оси)	Мощность, кВт	Диаметры фланца P, мм	D0 (конец вала), мм
63	0,18	120	10
71	0,25 / 0,37	160, 200	10
80M	0,55 / 0,75	120, 160, 200, 250, 300	12
90S / 90L	1,1 / 1,5	120, 160, 200, 250, 300	14
100L	2,2 / 3	120, 160, 200, 250, 300, 350	16
112M	4	120, 200, 250, 300, 350	18
132S / 132M	5,5 / 7,5	120, 200, 250, 300, 350, 400, 450	22
160M / 160L	11 / 15	200, 250, 300, 350, 400, 450, 550	28
180M / 180L	18,5 / 22	250, 300, 350, 400, 450, 550	32
200L / 225S / 225M	30 / 47 / 45	300, 350, 400, 450, 550	38
250M / 280S / 280M	55 / 75 / 90	400, 450, 550	48
