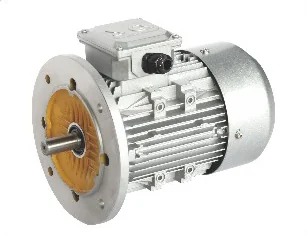

  • YE3 B5

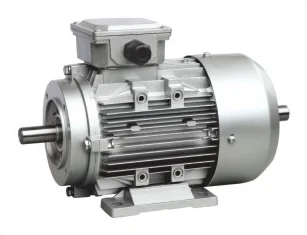

  • YE3 double shaft

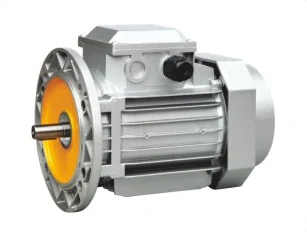

  • YE3 square B5

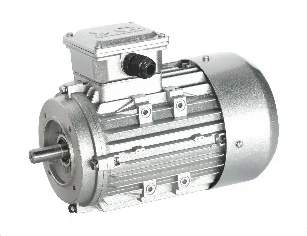

  • YE3 B14

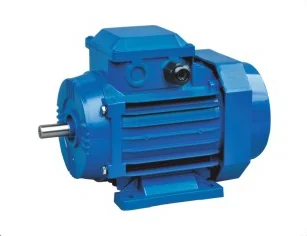

  • YE3 square B3

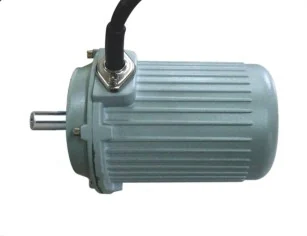

  • YE3 car-wash version

YE3

Трёхфазные асинхронные электродвигатели YE3 повышенной энергоэффективности (IE3)

Серия YE3 — трёхфазные асинхронные двигатели общего назначения с классом энергоэффективности IE3 по IEC 60034-30-2014 и требованиями GB 18613-2020. Типоразмеры 63–355, мощность от 0,12 до 315 кВт, исполнения на 2, 4, 6 и 8 полюсов. Условия применения те же, что у серии YE2, но КПД выше — удобный вариант для энергосберегающей модернизации.

Типоразмеры
63–355
Мощность
0,12–315 кВт
Число полюсов
2, 4, 6, 8
Номинальная частота вращения
605–2982 об/мин
КПД
50,7–96,0 %
Напряжение (по таблицам тока)
380 / 400 / 415 В
Номинальный момент
0,63–2581 Н·м
Класс энергоэффективности
IE3 (IEC 60034-30-2014)
Стандарт
GB 18613-2020
Запросить цену Каталог, PDF · 5 MB

Особенности

  • Класс энергоэффективности IE3 (IEC 60034-30-2014), соответствие GB 18613-2020
  • КПД до 96,0 % (4-пол., типоразмеры 315–355)
  • Широкий ряд: 15 типоразмеров от 63 до 355, 0,12–315 кВт
  • Монтажные исполнения IMB3, IMB5, IMB35, IMB14 и вертикальное IMV1
  • Кратность пускового тока от 2,8 до 8,3 (по таблицам каталога)
  • Исполнения с двумя концами вала, квадратным корпусом и для автомоек (по фото каталога)

Расшифровка обозначения

YE3-160M1-2

YE3серия
160высота оси (типоразмер)
M1длина станины S/M/L и вариант сердечника
2число полюсов

Исполнения

B5фланцевое исполнение
双轴型с двумя выходными концами вала
方形B5 / 方形B3квадратный корпус, фланец или лапы
B14малый фланец с резьбовыми отверстиями
洗车房专用исполнение для автомоек

Монтаж

  • B3
  • B5
  • B35
  • B14
  • V1

Технические данные

Диапазон мощностей по типоразмерам, кВт

Типоразмер (высота оси)Мощность 2-пол., кВтМощность 4-пол., кВтМощность 6-пол., кВтМощность 8-пол., кВт
630,18–0,250,12–0,180,12—
710,37–0,550,25–0,370,18–0,250,12
800,75–1,10,55–0,750,37–0,550,18–0,25
901,5–2,21,1–1,50,75–1,10,37–0,55
10032,2–31,50,75–1,1
112442,21,5
1325,5–7,55,5–7,53–5,52,2–3
16011–18,511–157,5–114–7,5
1802218,5–221511
20030–373018,5–2215
2254537–453018,5–22
25055553730
28075–9075–9045–5537–45
315110–200110–20075–13255–110
355250–315250–315160–250132–200

Сводка по числу полюсов

Число полюсовСинхронная частота, об/минМощность, кВтНоминальная частота вращения, об/минКПД, %
230000,18–3152730–298265,9–95,8
415000,12–3151320–149064,8–96,0
610000,12–250855–99057,7–95,8
87500,12–200605–74050,7–94,6

Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

Чертежи и схемы

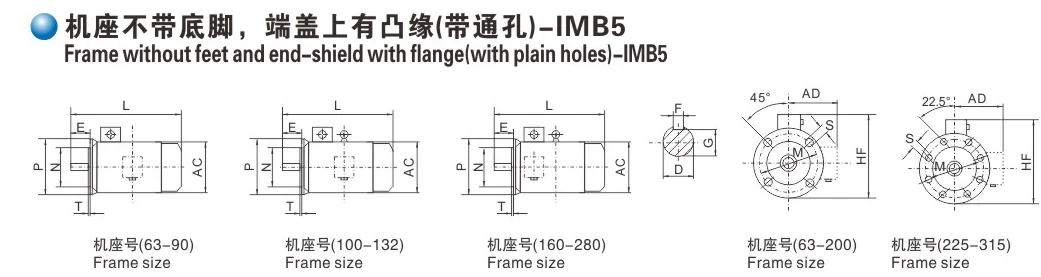

Габаритные схемы, исполнение IMB5
Габаритные схемы, исполнение IMB5

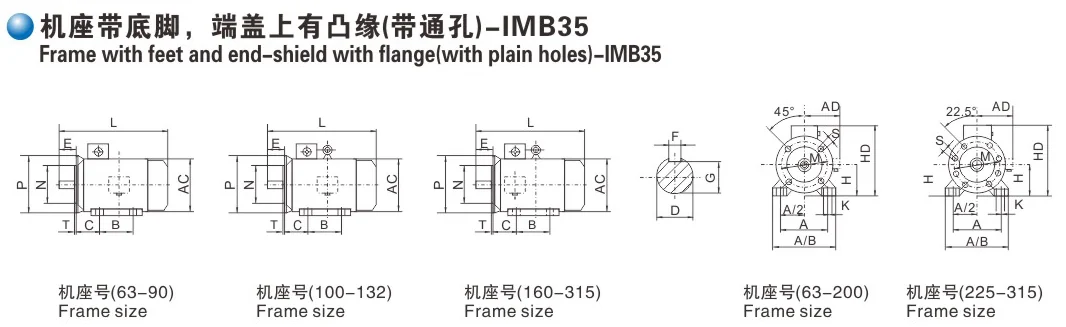

Габаритные схемы, исполнение IMB35
Габаритные схемы, исполнение IMB35
