Двухступенчатые червячные редукторы WPE

Двухступенчатые червячные редукторы, составленные из двух ступеней серии WP, для очень низких выходных скоростей: передаточные числа от 200 до 900. Десять комбинаций типоразмеров от 40-70 до 155-250, выходной момент до 6050 Н·м.

Типоразмеры (межосевые расстояния ступеней): от 40-70 до 155-250 мм (10 комбинаций)
Передаточное число: 200–900
Мощность на входном валу (1500 об/мин): 0,17–11,71 кВт
Выходной момент: 250–6050 Н·м
Мощность двигателя (исполнения D): 0,12–5,5 кВт
Масса (WPEA): 20–462 кг
Смазка: как у серии WP: N220–N320 или N320–N460 в зависимости от температуры

Запросить цену Каталог, PDF · 6 MB

Особенности

Передаточные числа 200, 300, 400, 500, 600, 800, 900
10 комбинаций типоразмеров: 40-70, 50-80, 60-100, 70-120, 80-135, 80-147, 100-155, 120-175, 135-200, 155-250
Входной вал или фланец под электродвигатель (D), двигатели 0,12–5,5 кВт
Сплошной или полый (K) выходной вал
Схемы расположения валов A, S, O, X; базовый корпус WPE и универсальный WPWE
Номинальный выходной момент не зависит от передаточного числа (у исполнений с входным валом)

Расшифровка обозначения

WPWEDKA50-80—600—B

WP	Червячный редуктор, цельный корпус
W	Универсальный корпус (без кода — базовый)
E	Двухступенчатый (EE — многоступенчатый)
D	Фланец под электродвигатель
K	Полый выходной вал
A	Расположение валов (A/S/O/X)
50-80	Межосевые расстояния ступеней
600	Передаточное число
B	Направление валов

Исполнения

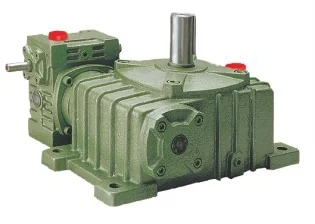

WPEA / WPES / WPEO / WPEX	С входным валом, сплошной выходной вал; входной вал снизу/сверху, выходной вверх/вниз
WPEKA / WPEKS	С полым выходным валом
WPEDA / WPEDS / WPEDO / WPEDX	С фланцем под электродвигатель
WPEDKA / WPEDKS	С фланцем двигателя и полым выходным валом
WPWE / WPWED / WPWEK / WPWEDK / WPWEKO / WPWEDKO	Двухступенчатые исполнения в универсальном корпусе W
WPEEA / WPEEDO	Многоступенчатые исполнения EE (показаны в обзоре продукции)

Технические данные

WPE, WPEK, WPEW, WPWEK (A, S, X, O): мощность на входном валу, кВт, и выходной момент, Н·м (вход 1500 об/мин)

Типоразмер	P1, кВт, i = 200	i = 300	i = 400	i = 500	i = 600	i = 800	i = 900	T2, Н·м (все i)
40-70	0,48	0,34	0,28	0,25	0,23	0,20	0,17	250
50-80	0,65	0,51	0,42	0,38	0,31	0,29	0,25	350
60-100	0,95	0,67	0,52	0,44	0,40	0,35	0,33	500
70-120	1,64	1,18	0,91	0,84	0,71	0,58	0,54	840
80-135	2,50	1075	1,39	1,19	1,08	0,98	0,85	1400
80-147	2,79	2,1	1,71	1,47	1,34	1,20	1,06	1575
100-155	3,69	2,92	2,41	2,07	1,89	1,69	1,50	2100
120-175	5,09	3,91	3,27	2,72	2,53	2,50	2,05	3050
135-200	7,22	5,41	4,46	3,83	3,46	2,91	2,71	3950
155-250	11,71	8,14	6,00	5,14	4,67	4,07	3,67	6050

WPED, WPEDK, WPWED, WPWEDK (фланец двигателя): мощность двигателя, кВт / выходной момент, Н·м

Типоразмер	i = 200	i = 300	i = 400	i = 500	i = 600	i = 800	i = 900
40-70	0,12 / 63	0,12 / 88	0,12 / 107	0,12 / 120	0,12 / 130	0,12 / 150	0,12 / 177
50-80	0,18 / 97	0,18 / 124	0,18 / 150	0,18 / 166	0,18 / 203	0,18 / 217	0,18 / 252
60-100	0,37 / 195	0,37 / 276	0,37 / 356	0,37 / 420	0,37 / 463	0,37 / 529	0,37 / 561
70-120	0,75 / 384	0,75 / 534	0,75 / 692	0,75 / 750	0,37 / 486	0,37 / 536	0,75 / 887
80-135	1,5 / 616	1,5 / 880	1,5 / 1108	1,5 / 1294	0,75 / 1010	0,75 / 1071	1,5 / 1426
80-147	1,5 / 662	1,5 / 902	1,5 / 1208	1,5 / 1316	0,75 / 1300	0,75 / 1321	1,5 / 1575
100-155	1,5 / 854	1,5 / 1079	1,5 / 1307	1,5 / 1522	1,5 / 1667	1,5 / 1864	1,5 / 2100
120-175	3 / 1798	3 / 2340	3 / 2798	3 / 3050	2,2 / 2500	2,2 / 2685	3 / 3050
135-200	4 / 2188	4 / 2920	4 / 3543	4 / 3950	3 / 3950	3 / 3950	4 / 3950
155-250	5,5 / 2841	5,5 / 4087	5,5 / 5546	5,5 / 6050	4 / 6050	4 / 6050	5,5 / 6050

Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

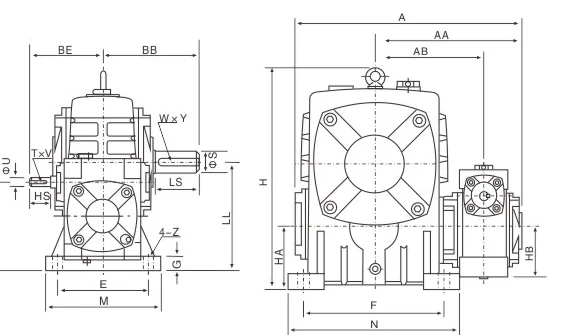

Чертежи и схемы

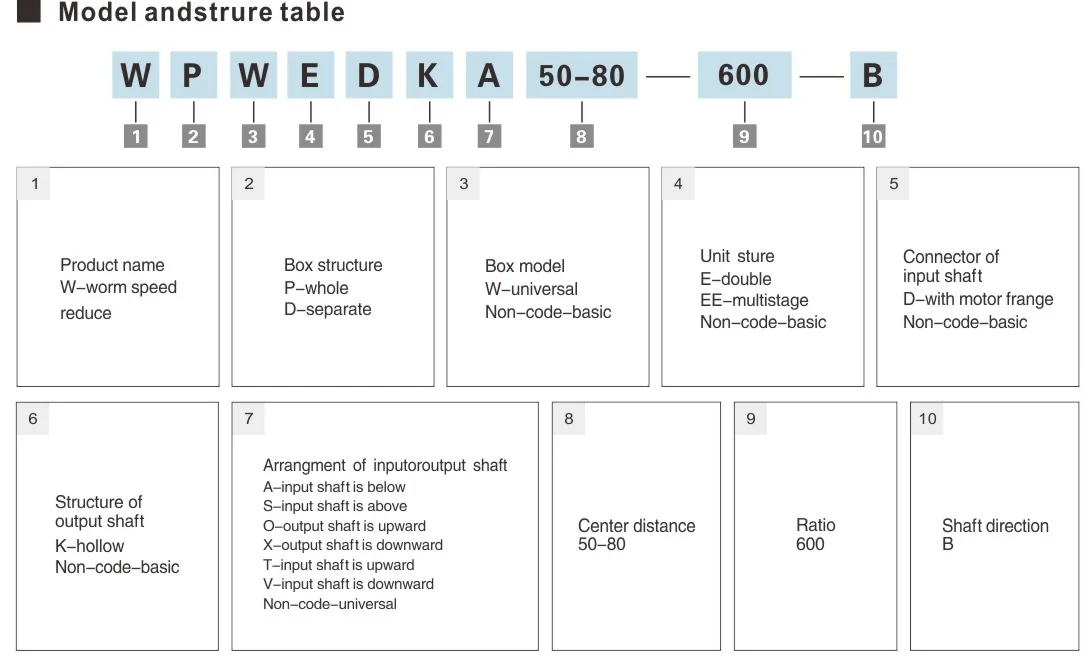

Структура обозначения (пример двухступенчатого WPWEDKA50-80-600-B)
