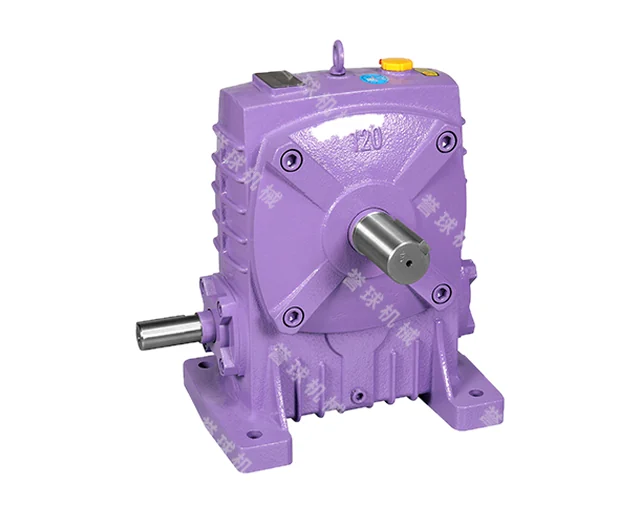

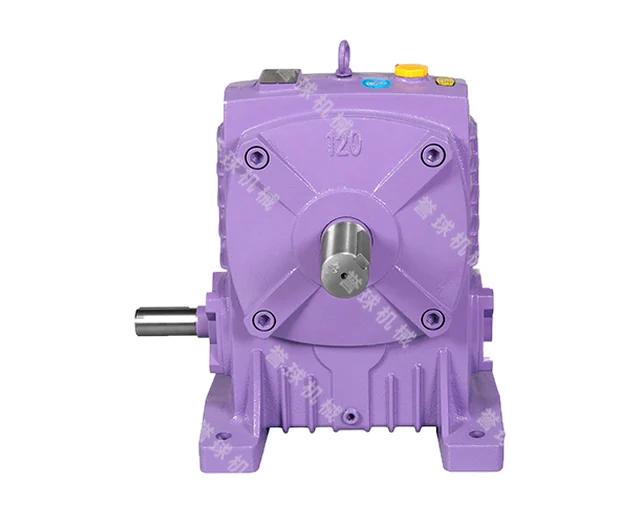

Червячные редукторы серии WP (одноступенчатые)

Классические одноступенчатые червячные редукторы в чугунном корпусе: 13 типоразмеров с межосевым расстоянием от 40 до 250 мм и передаточными числами от 5 до 100. Исполнения различаются расположением входного и выходного валов, наличием фланца под электродвигатель и полого выходного вала.

Типоразмеры (межосевое расстояние): 40–250 мм (13 типоразмеров)
Передаточное число: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 100 (исполнения K: 5–60)
Мощность на входном валу (i = 10–60, 1500 об/мин): 0,12–33,2 кВт
Выходной момент: 19–2745 Н·м
Мощность двигателя (исполнения D): 0,12–15 кВт
Диаметр входного вала: 12–60 мм
Диаметр выходного вала (WPA): 14–90 мм
КПД: 77–90 % при i = 10; 60–71 % при i = 60
Скорость входного вала: обычно 600–1800 об/мин, не более 2000 об/мин
Масса (WPA): 4–360 кг
Смазка: масло N220–N320 (от −30 до 40 °C) или N320–N460 (40–65 °C); первая замена через 100 ч, далее каждые 2500 ч
Макс. температура масла: 95 °C

Запросить цену Каталог, PDF · 6 MB

Особенности

13 типоразмеров: межосевое расстояние 40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250 мм
Входной вал снизу (A), сверху (S), выходной вал вверх (O) или вниз (X); универсальный корпус W дополнительно допускает T и V

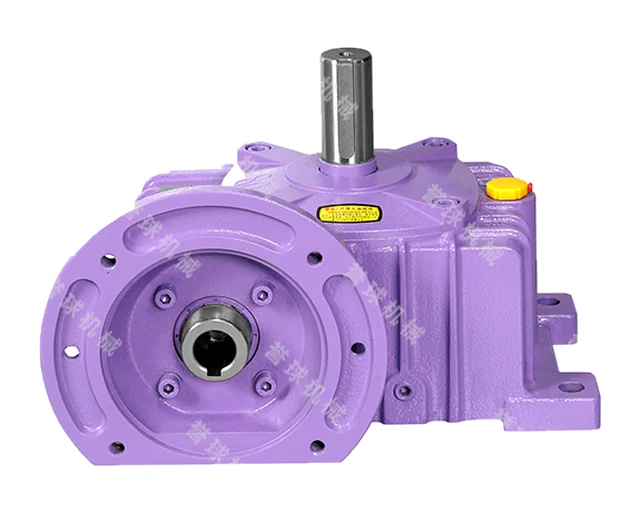

Исполнение D — с фланцем под электродвигатель (мотор-редуктор), мощность двигателя от 0,12 до 15 кВт
Исполнение K — с полым выходным валом под вал машины
Червяк по стандарту с правой нарезкой; левая нарезка — по специальному заказу
Номинальные данные приведены для входной скорости 1500 об/мин и работы 8 ч в сутки при спокойной нагрузке
Опорные плиты-основания AS, TV и OX как принадлежности

Расшифровка обозначения

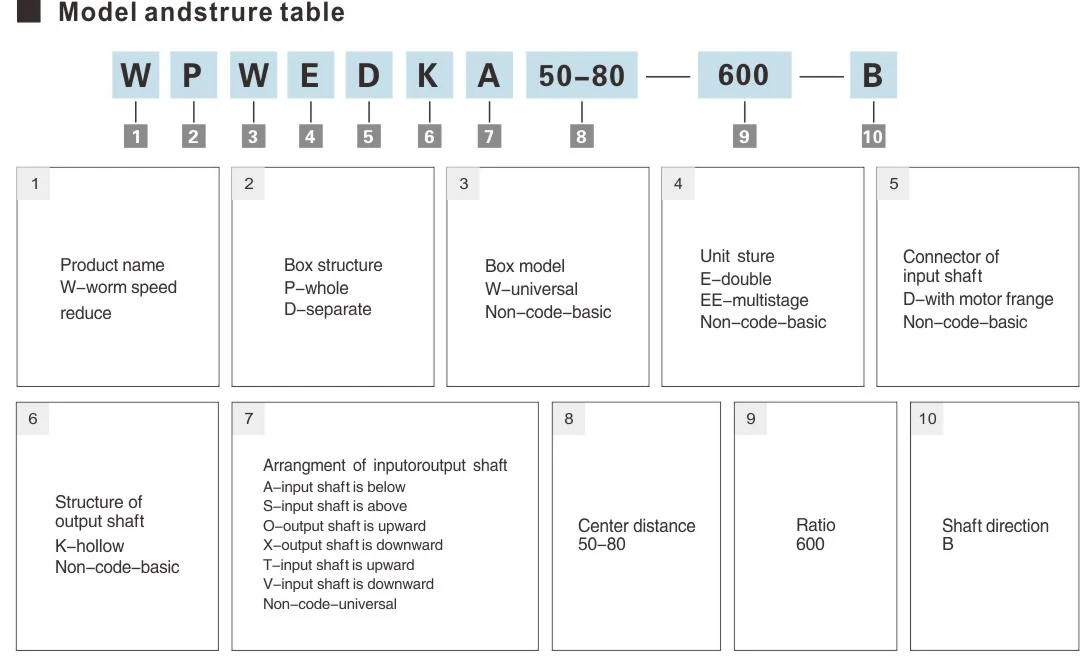

WPWEDKA50-80—600—B

W	Название изделия: червячный редуктор
P / D	Конструкция корпуса: P — цельный, D — разъёмный
W / —	Модель корпуса: W — универсальный, без кода — базовый
E / EE / —	Число ступеней: E — двухступенчатый, EE — многоступенчатый, без кода — одноступенчатый (базовый)
D / —	Присоединение входа: D — фланец под электродвигатель, без кода — входной вал
K / —	Выходной вал: K — полый, без кода — базовый (сплошной)
A / S / O / X / T / V	Расположение валов: A — входной вал снизу, S — входной вал сверху, O — выходной вал вверх, X — выходной вал вниз, T — входной вал вверх, V — входной вал вниз; без кода — универсальное
50-80	Межосевое расстояние (для двухступенчатых — пара ступеней)
600	Передаточное число
B	Направление валов (схема A–F по таблице исполнения)

Исполнения

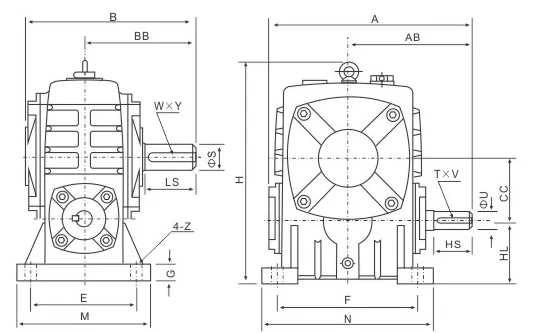

WPA	Входной вал снизу, сплошной выходной вал
WPS	Входной вал сверху

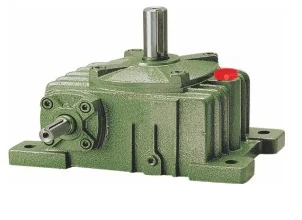

WPO	Выходной вал направлен вверх (вертикальный)

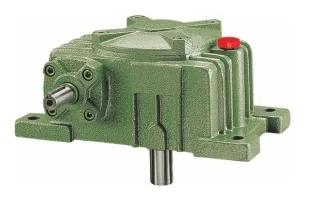

WPX	Выходной вал направлен вниз (вертикальный)
WPDA / WPDS / WPDO / WPDX	Те же схемы с фланцем под электродвигатель
WPKA / WPKS / WPDKA / WPDKS	С полым выходным валом, с входным валом или фланцем двигателя
WPZ / WPDZ / WPKZ / WPDKZ	Исполнения Z (вертикальный входной вал; в WPDZ/WPDKZ фланец двигателя сверху)
WPW… (WPWA, WPWS, WPWO, WPWX, WPWT, WPWV, WPWD…, WPWK…, WPWDK…)	Универсальный корпус W с расположением валов A, S, O, X, T, V, с фланцем двигателя и/или полым валом
WD	Отдельный тип WD (задан модулем зацепления, i = 10–60) — см. uncertain

Технические данные

WP, WPK, WPW, WPWK (A, S, X, O, T, V): мощность на входном валу, кВт (вход 1500 об/мин)

Типоразмер	i = 10	i = 15	i = 20	i = 25	i = 30	i = 40	i = 50	i = 60
40	0,40	0,33	0,26	0,24	0,22	0,16	0,14	0,12
50	0,65	0,52	0,40	0,37	0,34	0,27	0,24	0,20
60	1,00	0,82	0,65	0,59	0,54	0,45	0,40	0,32
70	1,60	1,35	1,10	0,96	0,82	0,67	0,61	0,52
80	2,20	1,78	1,36	1,28	1,20	0,90	0,80	0,75
100	3,60	3,10	2,60	2,35	2,10	1,68	1,30	1,00
120	5,20	4,35	3,50	3,25	3,00	2,20	1,90	1,50
135	9,75	7,85	6,00	5,50	5,00	3,69	2,89	2,30
147	10,71	8,43	6,18	5,71	5,23	3,84	3,09	2,52
155	12,80	9,90	7,00	6,53	6,00	4,40	3,61	3,00
175	17,30	13,60	10,00	9,13	8,30	6,18	4,85	4,07
200	22,60	18,20	13,86	12,75	11,67	8,78	6,71	5,58
250	33,20	27,40	21,60	20,00	18,43	14,00	10,43	8,62

WP, WPK, WPW, WPWK (A, S, X, O, T, V): выходной момент, Н·м (вход 1500 об/мин)

Типоразмер	i = 10	i = 15	i = 20	i = 25	i = 30	i = 40	i = 50	i = 60
40	19	23	20	25	25	20	22	20
50	31	36	32	38	39	36	37	35
60	50	58	56	68	62	71	75	59
70	83	98	101	112	99	104	113	97
80	113	133	120	149	151	140	145	146
100	193	237	258	284	277	291	257	229
120	262	336	361	404	413	392	399	355
135	540	622	619	696	707	667	626	562
147	586	676	637	727	739	694	669	616
155	709	785	722	842	848	784	770	791
175	958	1091	1044	1221	1189	1133	1127	1078
200	1280	1477	1482	1643	1782	1654	1516	1449
250	1881	2266	2310	2579	2745	2674	2357	2371

WPD, WPDK, WPWD, WPWDK (фланец двигателя): мощность двигателя и выходной момент (двигатели AO2 или Y, 1500 об/мин)

Типоразмер	Двигатель, кВт (i = 10–30)	Двигатель, кВт (i = 40–60)	T2, Н·м, i = 10	i = 15	i = 20	i = 25	i = 30	i = 40	i = 50	i = 60
40	0,12	0,12	6	8	9	13	14	15	19	20
50			9	12	14	19	20	24	28	34
60	0,37	0,37	19	26	34	42	42	58	67	73
70	0,75	0,37	39	54	70	87	95	58	68	70
80	1,5	0,75	77	112	142	174	189	117	136	146
100	1,5	1,5	80	115	149	181	198	260	307	344
120	3	2,2	151	232	310	372	413	392	480	521
135	4	3	219	321	413	509	565	542	649	690
147	4	3	219	321	413	509	565	542	649	690
155	5,5	4	305	411	525	709	760	713	853	1039
175	7,5	5,5	415	602	783	1002	1074	1008	1278	1450
200	11	7,5	623	892	1176	1417	1680	1413	1695	1948
250	15	11	850	1246	1604	1933	2234	2101	2486	3025
