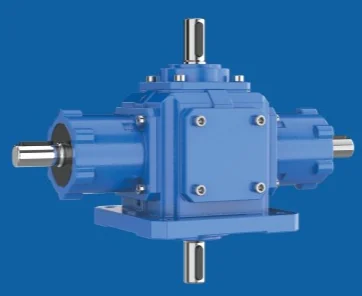

Угловой редуктор с коническими спиральными зубьями серии T

Чугунные угловые редукторы с конической спиральной передачей для передачи вращения под 90°. Десять типоразмеров (T02–T25), передаточные числа от 1:1 до 5:1 (точные), выходной момент до 5713 Н·м. Возможны один или два входных вала, односторонний или двусторонний выходной вал и шесть монтажных позиций.

Типоразмеры: T02, T04, T06, T07, T08, T10, T12, T16, T20, T25
Передаточное число: 1:1 – 5:1 (T02, T04: только 1:1 и 2:1)
Номинальная входная мощность: до 335 кВт (T25, 1:1, 870 об/мин, по запросу)
Выходной момент: от 11,2 до 5713 Н·м
Частота вращения входного вала: 10–1450 об/мин по таблице; выше 1450 об/мин — по согласованию
КПД: в среднем 98 %
Диаметр валов: 15–85 мм
Масса: 2–488 кг
Коэффициент эксплуатации f1: 1,00–1,75 (до 2,00 при более 10 пусках в час)

Запросить цену Каталог, PDF · 4 MB

Особенности

Точные передаточные числа 1:1; 1,5:1; 2:1; 2,5:1; 3:1; 4:1; 5:1
Средний КПД 98 %
Вращение в обе стороны; плавная работа, низкий шум и вибрация
Один или два входных вала, односторонний или двусторонний выходной вал
Работает как понижающий (вход на одиночном валу) и как повышающий (вход на сквозном валу) редуктор
Шесть монтажных позиций: B3, B6, V5, B8, B7, V6

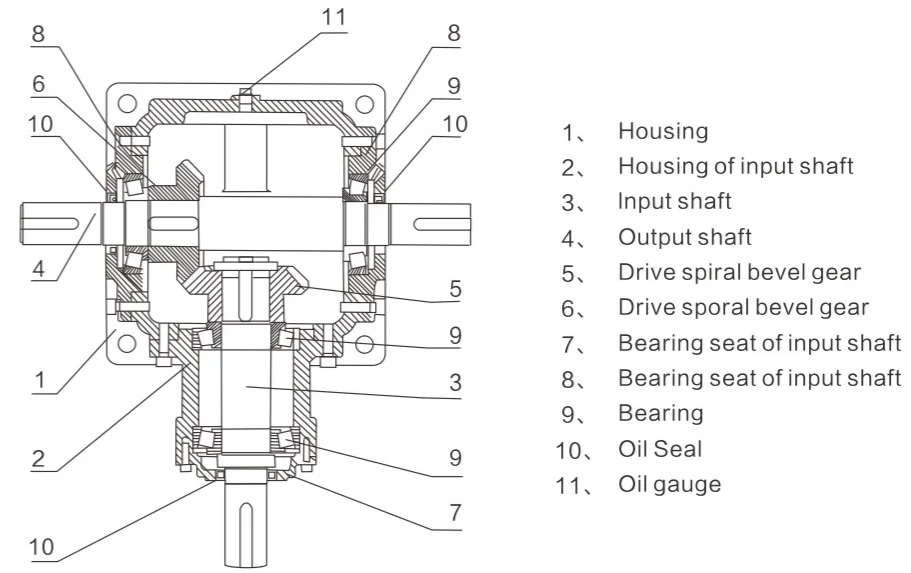

Конструкция: корпус, корпус входного вала, конические спиральные колёса на подшипниковых опорах, манжеты, маслоуказатель

Расшифровка обозначения

T 06 1:1 I-LRO B3

T	серия T — угловой редуктор с коническими спиральными колёсами
06	типоразмер
1:1	передаточное число
I-LRO	схема расположения валов
B3	монтажная позиция

Исполнения

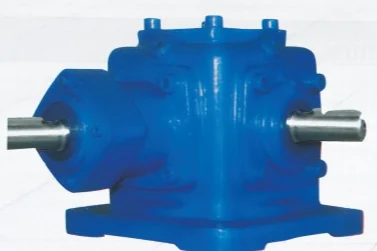

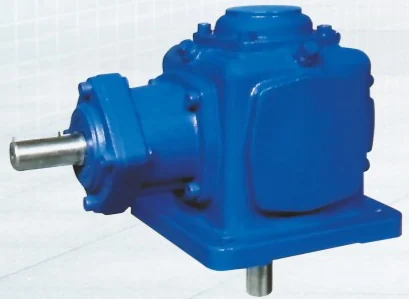

I-…	один входной вал; за дефисом — стороны выхода выходного вала
I-I-…	два входных вала (сквозной входной вал)

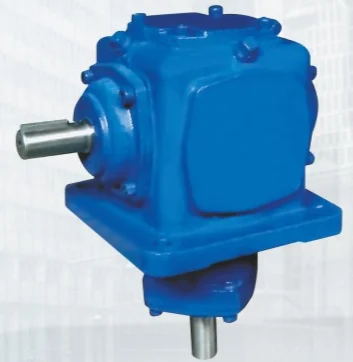

U-… / D-…	входной вал направлен вверх (U) или вниз (D) относительно лап корпуса
U-D-…	входной вал выходит вверх и вниз (сквозной)
LR / L / R	выходной вал с обеих сторон / только слева / только справа
UD / U / D	выходной вал вверх и вниз / только вверх / только вниз
-O	исполнение с зеркальным расположением колеса — обратное направление вращения выходного вала

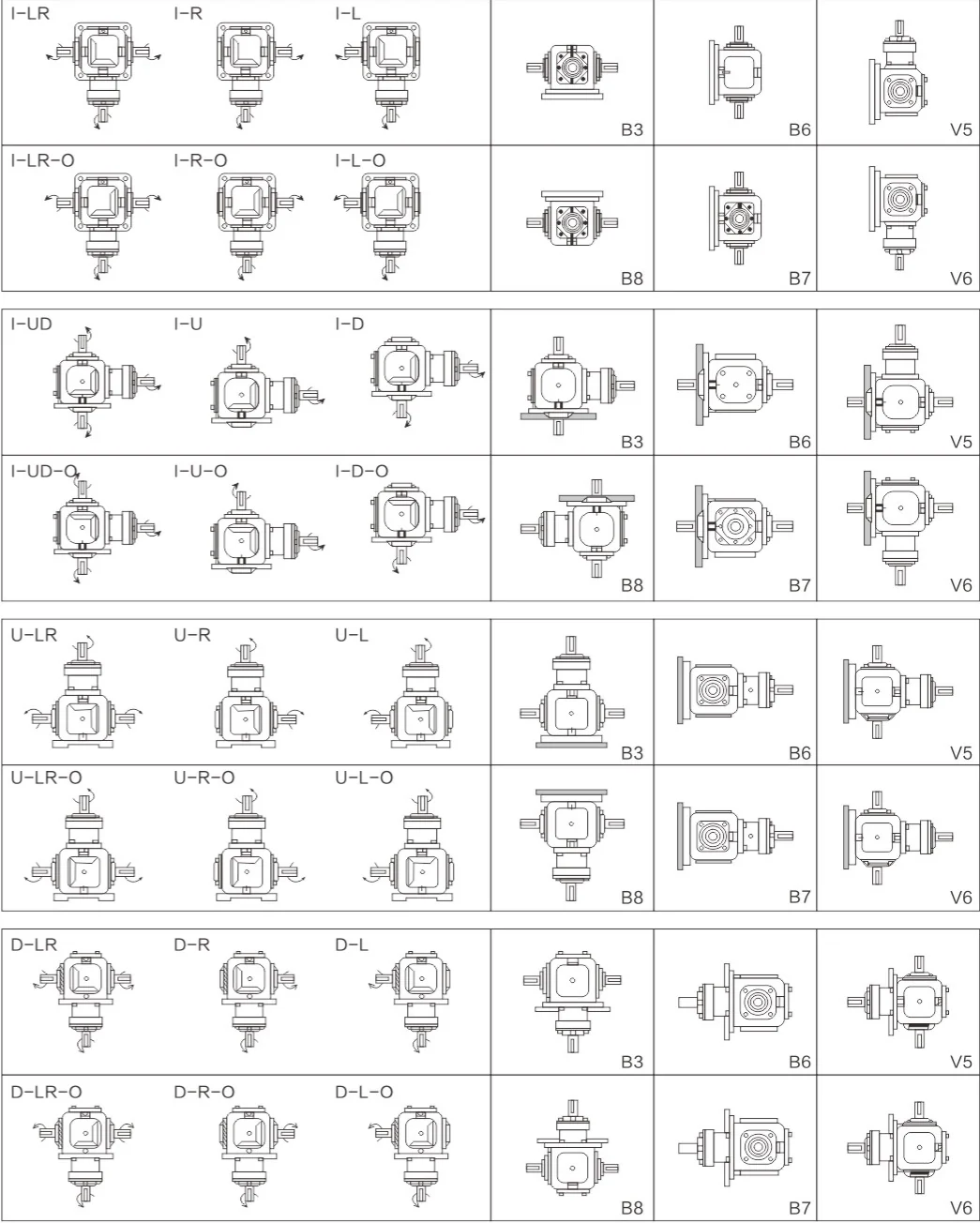

I-LR, I-R, I-L, I-UD, I-U, I-D, U-LR, U-R, U-L, D-LR, D-R, D-L, I-I-LR, I-I-R, I-I-L, I-I-UD, I-I-U, I-I-D, U-D-LR, U-D-R, U-D-L (+ -O)	полный перечень схем валов в каталоге

Монтаж

Технические данные

Номинальный выходной момент Mn2 (Н·м) / входная мощность Pn1 (кВт) при n1 = 1450 об/мин

Типоразмер	1:1	1.5:1	2:1	2.5:1	3:1	4:1	5:1
T02 (CRTM02)	11,6 / 1,79	—	12,1 / 0,94	—	—	—	—
T04 (CRTM04)	31,9 / 4,94	—	42,8 / 3,32	—	—	—	—
T06 (CRTM06)	96,0 / 14,9	117 / 12,1	102 / 7,90	96,2 / 5,97	93,6 / 4,84	80,6 / 3,12	52,0 / 1,61
T07 (CRTM07)	142 / 22,0	145 / 15,0	137 / 10,6	113 / 6,99	105 / 5,42	93,4 / 3,62	57,4 / 1,78
T08 (CRTM08)	294 / 45,6	185 / 19,1	180 / 14,0	184 / 11,4	159 / 8,20	124 / 4,80	68,7 / 2,13
T10 (CRTM10)	421 / 65.3*	374 / 38.7*	305 / 23,6	293 / 18,2	270 / 14,0	241 / 9,35	136 / 4,21
T12 (CRTM12)	619 / 96.0*	564 / 58.3*	516 / 40,0	507 / 31,4	458 / 23,6	434 / 16,8	296 / 9,18
T16 (CRTM16)	1019 / 163*	—	921 / 73,7	—	904 / 48,2	850 / 34,3	814 / 26,3
T20 (CRTM20)	— (1150 r/min: 1842 / 234*)	—	1578 / 126*	—	1529 / 82,3	1452 / 58,7	1391 / 44,9
T25 (CRTM25)	— (870 r/min: 3489 / 335*)	—	— (1150 r/min: 3146 / 199*)	—	2935 / 158	2798 / 113	2631 / 85,0

Типоразмеры: передаточные числа, максимальный момент, валы, масса

Типоразмер	Передаточные числа	Mn2 при 1:1 и n1 = 10 об/мин, Н·м	Диаметр вала, мм	Ширина шпонки, мм	Высота оси выходного вала, мм	Масса, кг
T02	1:1, 2:1	13	15	5	52	2
T04	1:1, 2:1	43,0	19	6	76	10
T06	1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1	132	25	8	90	21
T07	1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1	214	32	10	100	32
T08	1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1	361	40	12	115	49
T10	1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1	561	45	14	140	78
T12	1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1	919	50	14	175	124
T16	1:1, 2:1, 3:1, 4:1, 5:1	1940	60	18	200	188
T20	1:1, 2:1, 3:1, 4:1, 5:1	3205	72	20	245	297
T25	1:1, 2:1, 3:1, 4:1, 5:1	5713	85	22	290	488
