Угловой редуктор с коническими спиральными зубьями серии HD

Угловые редукторы с кубическим корпусом и шлифованными коническими спиральными колёсами из цементованной легированной стали. Семь типоразмеров (HD09–HD28), передаточные числа от 1 до 5, допустимая входная мощность до 188 кВт. Выпускаются с выступающими валами, полым выходным валом и входным фланцем; работают на понижение и на повышение частоты.

Типоразмеры: 09, 11, 14, 17, 21, 24, 28
Передаточное число: 1; 1,5; 2; 3; 4; 5
Допустимая входная мощность: 0,58–188 кВт (n1 = 750–2000 об/мин)
Тепловая мощность (естественное охлаждение): 4,5–44 кВт
КПД: 94–98 %
Размер корпуса a: 90–280 мм
Диаметр выходного вала d2: 18–60 мм
Масса: 6–115 кг
Объём масла: 0,2–3 л
Шпонки и пазы: по GB1095–79 и GB1096–79; паз вала N9, ступицы JS9

Запросить цену Каталог, PDF · 4 MB

Особенности

Корпус в форме правильного шестигранника (куба) — установка в любом направлении
КПД 94–98 %
Колёса из низкоуглеродистой легированной стали: цементация, закалка, шлифование и приработка
Высокая нагрузочная способность, большой ресурс, плавная и тихая работа
Режимы понижения и повышения частоты вращения
Четыре вида присоединения: HD, HDA, HDF, HDAF
Много вариантов сборки и направления вращения (A…L)

Расшифровка обозначения

HD AF 11 - 1:2 - D

HD	обозначение серии
AF	вид присоединения
11	типоразмер
1:2	передаточное число
D	вариант сборки и направление вращения

Исполнения

HD	выступающие входной и выходной валы
HDA	выступающий входной вал, полый выходной вал (насадной монтаж)
HDF	входной фланец под двигатель, выступающий выходной вал
HDAF	входной фланец, полый выходной вал

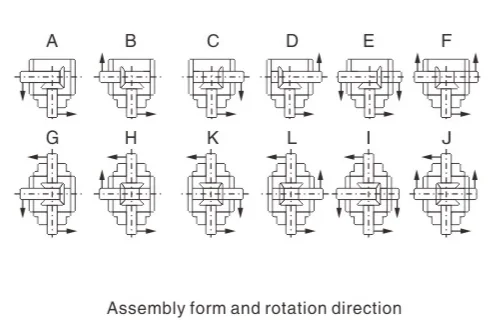

A, B, C, D, E, F, G, H, K, L, I, J	варианты сборки и направления вращения (для HD; для HDA — E, F, I, J; для HDF — A–F; для HDAF — E, F)

Технические данные

Допустимая входная мощность PN, кВт (режим понижения)

i	n1, об/мин	n2, об/мин	09	11	14	17	21	24	28
1	2000	2000	7,55	13,8	29,9	49,2	84	111	188
1	1500	1500	6	11	23,9	39,3	67,5	90,5	156
1	1000	1000	4,3	7,85	17,2	28,8	50,5	68	115
1	750	750	3,4	6,15	13,4	22,8	40,8	54,5	94,2
1,5	2000	1333	5,45	9,7	16,8	33,9	70	92,5	124
1,5	1500	1000	4,3	7,75	13,5	27,2	56,5	75,5	103
1,5	1000	667	3,05	5,45	9,7	19,6	41,2	55,5	75,5
1,5	750	500	2,3	4,25	7,6	15,5	33	44,5	60,5
2	2000	1000	4,2	7,95	14,1	26,2	52,4	71,5	107
2	1500	750	3,35	6,3	11,1	20,8	43,2	58,5	88
2	1000	500	2,35	4,45	7,85	14,9	31,4	41,9	64,5
2	750	375	1,8	3,45	6,2	11,6	25,2	33,8	51
3	2000	667	2,85	5,6	10,1	18,2	34,9	52,4	73
3	1500	500	2,2	4,45	7,95	14,4	27,7	41,9	58,5
3	1000	333	1,5	3,1	5,6	10,1	20	30,2	42,4
3	750	250	1,2	2,4	4,4	7,8	15,7	23,6	33,5
4	2000	500	2,15	3,75	6,8	10,5	23,3	37,7	47,6
4	1500	375	1,65	2,9	5,3	8,4	18,5	30,2	38,5
4	1000	250	1,15	2	3,75	5,9	13,4	21,7	27,5
4	750	188	0,87	1,55	2,95	4,55	10,4	17,1	21,7
5	2000	400	1,4	2,95	5,05	8,05	15,9	28,9	39,4
5	1500	300	1,1	2,35	3,95	6,45	12,9	23,4	31,4
5	1000	200	0,75	1,6	2,75	4,5	9	16,4	22,4
5	750	150	0,58	1,25	2,1	3,45	6,95	13	17,7

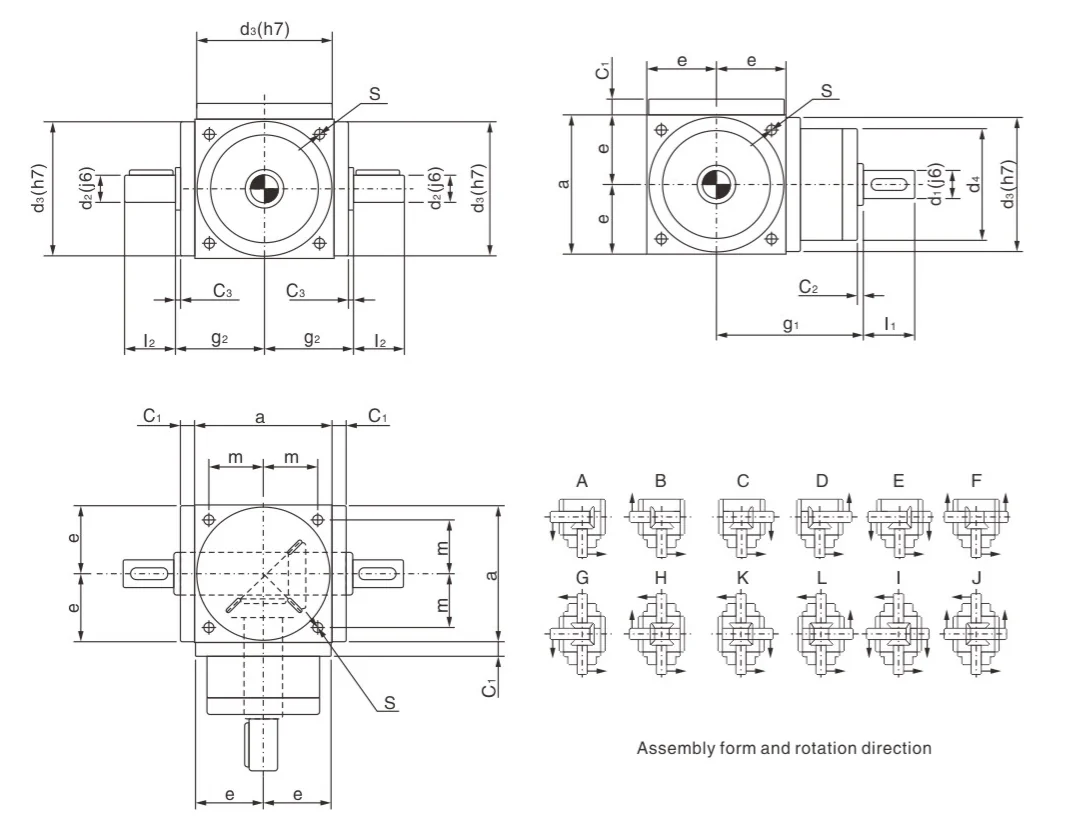

Размеры HD (i = 1–5) и тепловая мощность

Типоразмер	a, мм	d2 (выход), мм	d1 (вход) при i=1–2 / 3 / 4 / 5, мм	Масса, кг	Масло, л	PG, кВт
09	90	18	18 / 16 / 11 / 11	6	0,2	4,5
11	110	22	22 / 20 / 16 / 14	10	0,3	6,5
14	140	32	32 / 26 / 20 / 16	20	0,4	11
17	170	40	40 / 32 / 26 / 22	32	1	15,5
21	210	45	45 / 45 / 32 / 30	60	2	24
24	240	48	48 / 48 / 38 / 35	75	2,5	31
28	280	60	60 / 50 / 45 / 42	115	3	44
