ARA

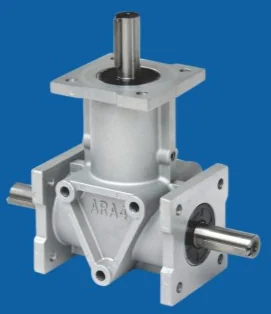

Компактный угловой редуктор серии ARA (алюминиевый корпус)

Малогабаритные угловые редукторы с конической спиральной передачей в корпусе из алюминиевого сплава. Четыре типоразмера (ARA0, ARA1, ARA2, ARA4), передаточные числа 1:1 и 2:1, масса от 0,6 до 5,3 кг. Крепёжные поверхности с нескольких сторон позволяют устанавливать редуктор в любом положении; смазка заливается на заводе.

Типоразмеры: ARA0, ARA1, ARA2, ARA4
Передаточное число: 1:1; 2:1
Входная мощность: 0,005–4,94 кВт
Выходной момент: 3,45–46,8 Н·м
Частота вращения входного вала: 50–1450 об/мин
Диаметр валов (h7): 10, 15, 20, 24 мм
Материал корпуса: алюминиевый сплав
Масса: 0,6–5,3 кг

Запросить цену Каталог, PDF · 4 MB

Особенности

Малые габариты и масса (0,6–5,3 кг)
Корпус из алюминиевого сплава
Монтаж в любом положении — крепёжные поверхности с разных сторон
Валы из коррозионностойкой стали — по заказу (указать при заказе)
Смазка заложена на заводе
Исполнения по выходному валу: LR (двусторонний), L, R (односторонний)

Расшифровка обозначения

ARA 2 - 1:1 - LR

ARA	серия ARA
2	типоразмер (корпус)
1:1	передаточное число
LR	расположение выходного вала (одиночный вал — код L или R)

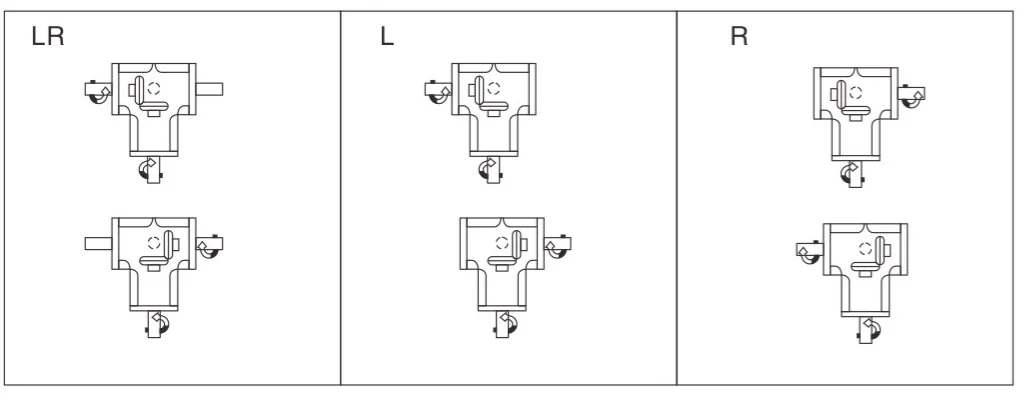

Исполнения

LR	выходной вал с обеих сторон
L	выходной вал только слева
R	выходной вал только справа

Технические данные

Выходной момент Mn2 (Н·м) / входная мощность Pn1 (кВт)

i	n1, об/мин	ARA0	ARA1	ARA2	ARA4
1:1	1450	4,13 / 0,31	7,15 / 1,11	12,25 / 1,92	31,9 / 4,94
1:1	870	4,13 / 0,24	7,15 / 0,66	15,78 / 1,47	37,2 / 3,46
1:1	400	4,13 / 0,14	7,15 / 0,30	17,74 / 0,76	40,2 / 1,72
1:1	100	4,13 / 0,04	7,15 / 0,08	17,74 / 0,19	41,9 / 0,448
2:1	1450	3,45 / 0,14	6,95 / 0,55	11,96 / 0,94	42,8 / 3,32
2:1	870	3,45 / 0,08	6,95 / 0,33	11,96 / 0,56	43,8 / 2,04
2:1	400	3,45 / 0,04	6,95 / 0,15	11,96 / 0,26	45,1 / 0,964
2:1	100	3,45 / 0,010	6,95 / 0,038	11,96 / 0,064	46,6 / 0,249
