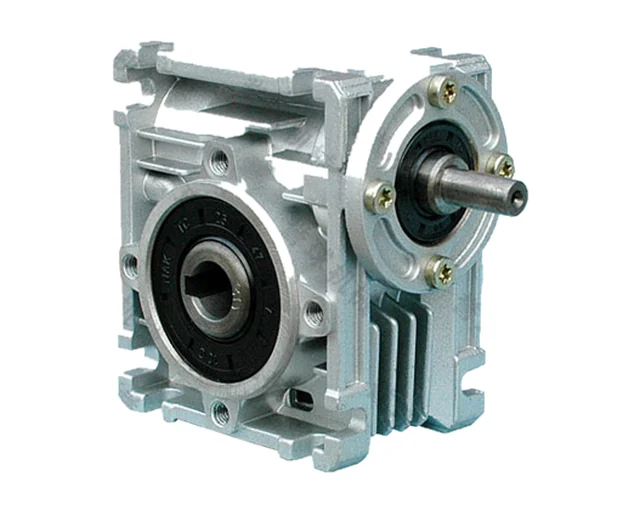

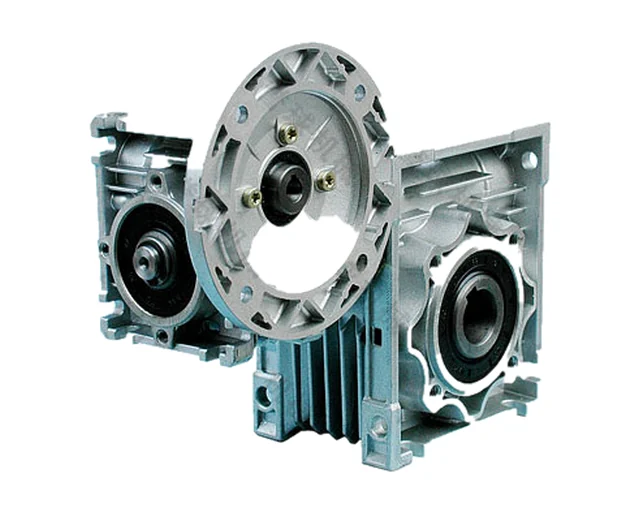

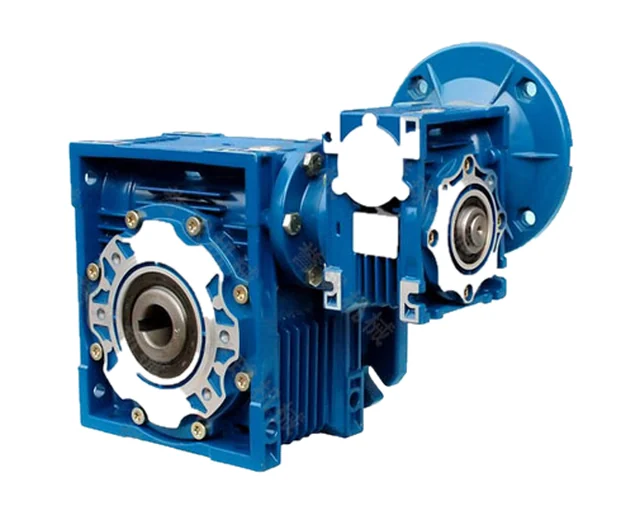

Червячные редукторы NMRV / NRV (одноступенчатые)
Одноступенчатые червячные редукторы типоразмеров 025–150 с полым выходным валом. Исполнение NMRV имеет полый входной вал и фланец под электродвигатель IEC, исполнение NRV — свободный входной вал под муфту или шкив. Передаточные числа от 5 до 100, широкий выбор выходных валов, фланцев и монтажных позиций.
- Типоразмеры
- NMRV: 025, 030, 040, 050, 063, 075, 090, 110, 130, 150; NRV: 030–150
- Межосевое расстояние
- 25–150 мм
- Передаточное число
- 5–100 (ряд 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100)
- Мощность двигателя (таблицы NMRV, 4-полюсный, 1400 об/мин)
- 0,06–15 кВт
- Выходная частота вращения (вход 1400 об/мин)
- 14–186,7 об/мин
- Выходной момент (по таблицам выбора)
- NMRV: 2,4–1452 Н·м; NRV: 13–1550 Н·м
- Полый выходной вал
- Ø11–50 мм, H8
- Входной вал NRV
- Ø9–35 мм, j6
- Материал корпуса
- 025–090 — алюминиевый сплав (литьё под давлением); 110–150 — чугун
- Смазка
- 025–090: синтетическое масло ISO VG 320 (−25…+50 °C); 110–130: минеральное ISO VG 460 (−5…+40 °C) или ISO VG 220 (−5…+25 °C)
- Объём масла (110 / 130 / 150, позиция B3)
- 2,5 / 4 / 5,4 л
- Предельная температура масла
- 95 °C
- Рекомендуемая входная частота вращения
- не более 1500 об/мин
- Замена масла
- первая — через 800 ч, далее примерно каждые 1500 ч
- Масса без двигателя
- ≈0,7 кг (025) – 84 кг (150)
Особенности

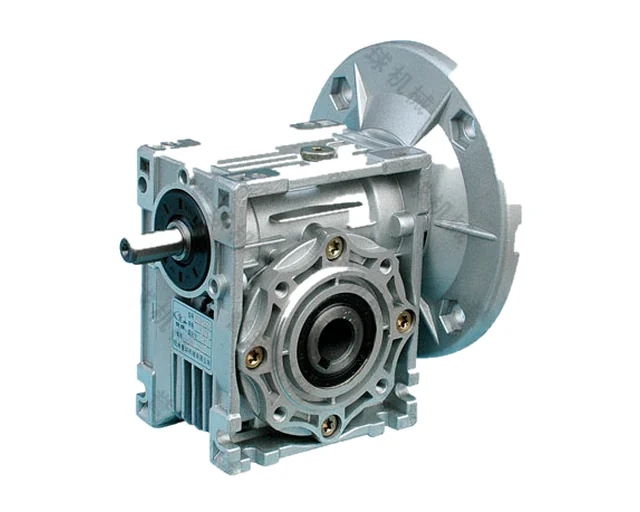

- Корпуса типоразмеров 025–090 — литьё алюминиевого сплава под давлением: лёгкие, компактные, стойкие к коррозии
- Типоразмеры 110–150 — чугунный корпус для более высоких нагрузок
- Оребрённый корпус хорошо отводит тепло; работа с низким шумом и вибрацией
- Вход на выбор: фланец под двигатель IEC (B5/B14, габариты 56–160), свободный входной вал или двусторонний входной вал (VS)
- Полый выходной вал с допуском H8; съёмные выходные валы — одинарный (AS) или двусторонний (AB)

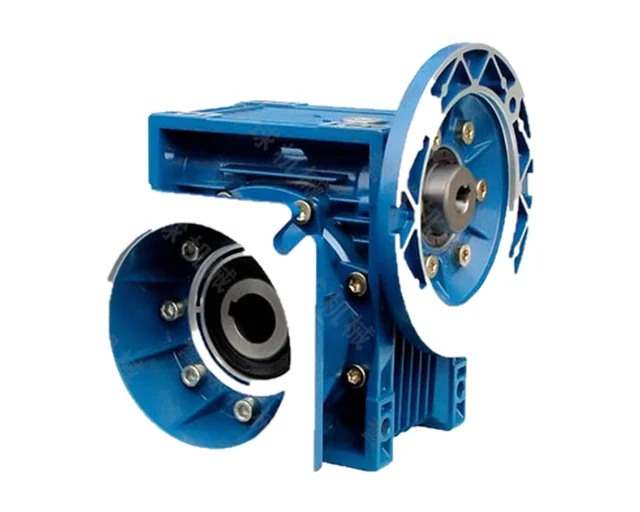

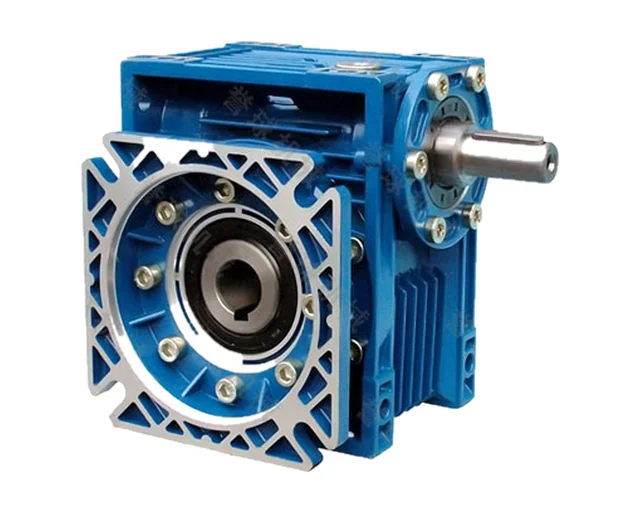

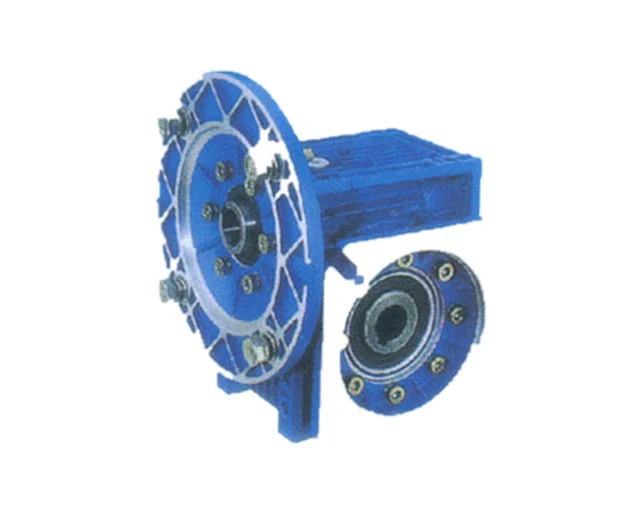

- Выходные фланцы FA–FE и реактивная штанга для навесного монтажа
- Лапы и крепёжные отверстия на нескольких гранях корпуса — установка в разных монтажных позициях
- Червяк с правым направлением витков
Расшифровка обозначения
NMRV 063-40-80B5-AS1-B3
| NMRV | червячный редуктор с полым входом и фланцем под двигатель (NRV — с входным валом) |
|---|---|
| 063 | типоразмер |
| 40 | передаточное число |
| 80B5 | фланец двигателя (габарит IEC); вместо него может указываться мощность двигателя, напр. 0.75 кВт |
| VS | (опция) двусторонний входной вал |
| AS1 | выход: AS1/AS2 — одинарный вал, AB — двусторонний вал, F… — выходной фланец |
| B3 | монтажная позиция |
Исполнения

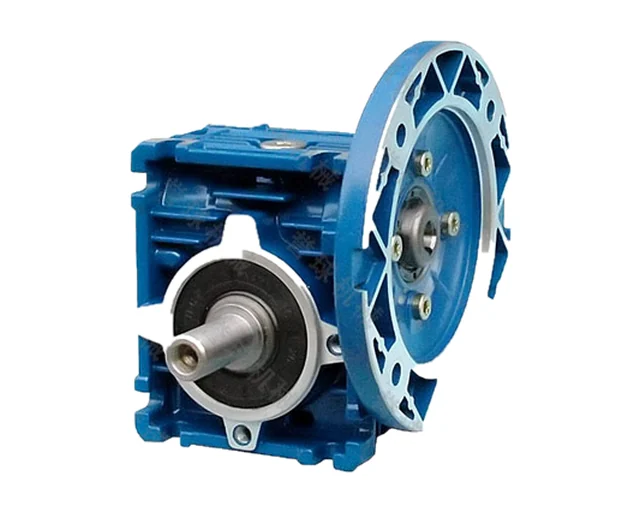

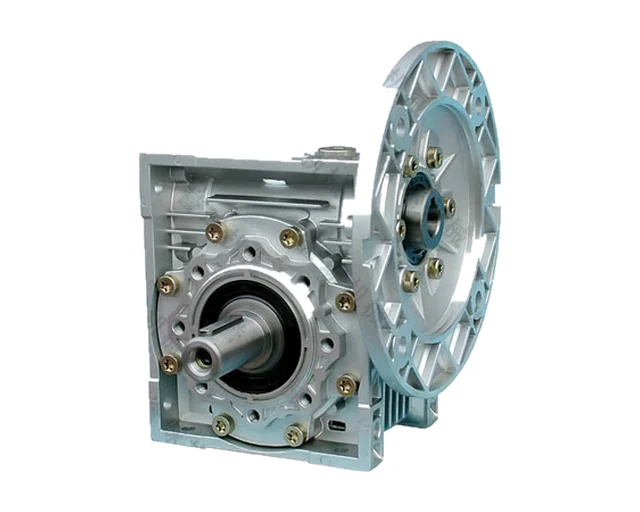

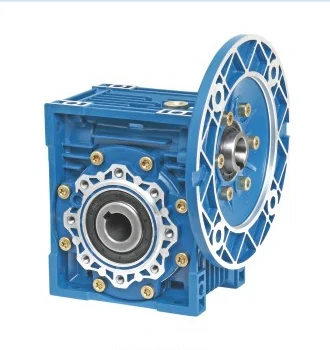

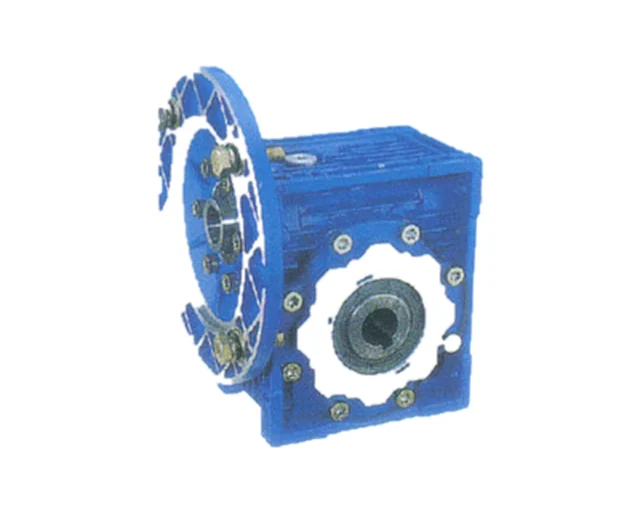

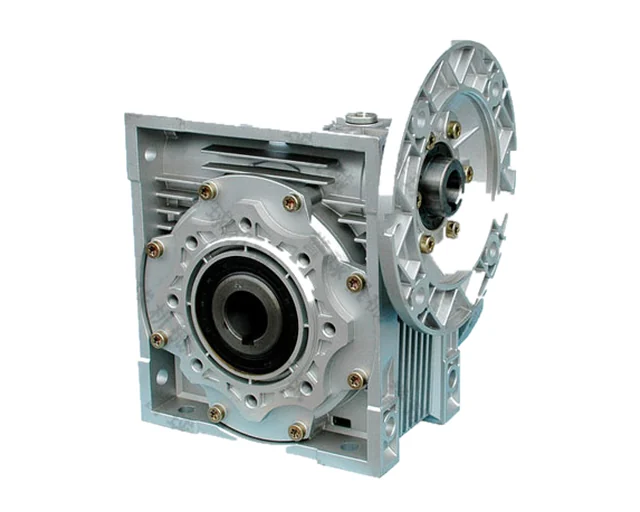

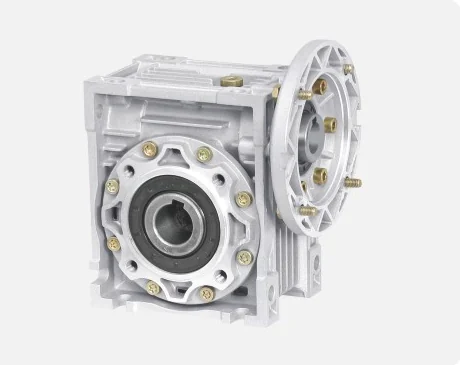

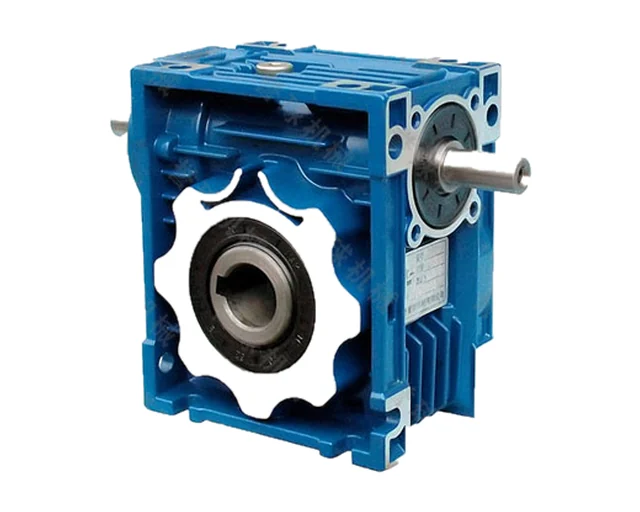

| NMRV | Полый входной вал и фланец IEC B5/B14 — прямой монтаж электродвигателя (типоразмеры 025–150) |
|---|---|

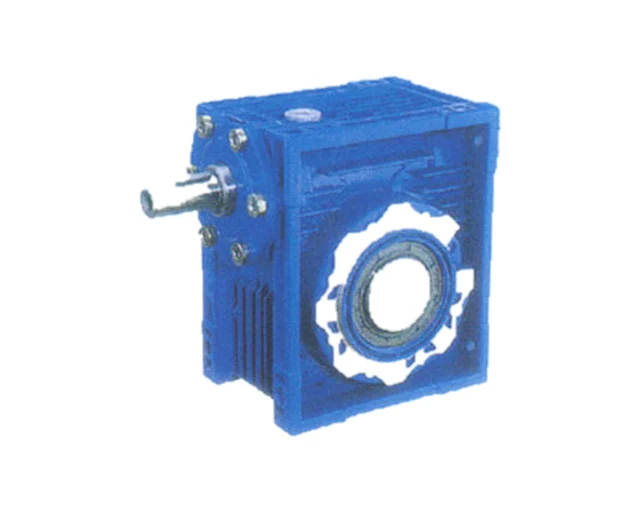

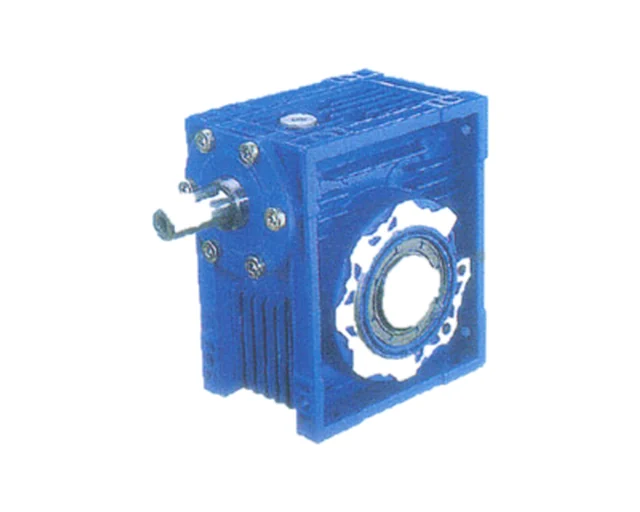

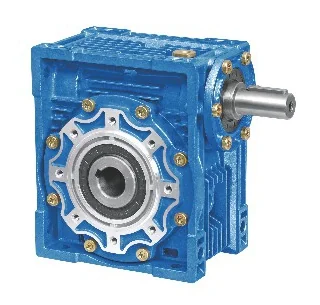

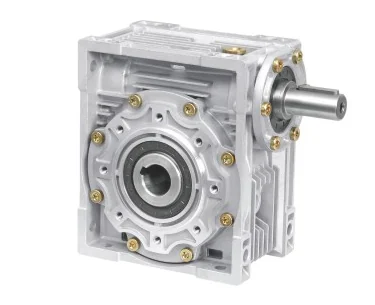

| NRV | Свободный входной вал (типоразмеры 030–150) |
| VS | Двусторонний входной вал |
| AS1 / AS2 | Одинарный выходной вал слева или справа |
| AB | Двусторонний выходной вал |

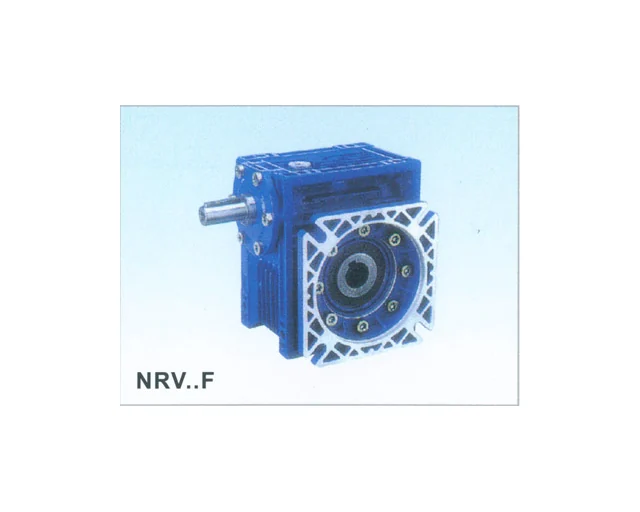

| F1 / F2 | Выходной фланец с одной или с другой стороны; типы фланцев FA (025–150), FB (040–110), FC и FD (040, 050, 063, 090), FE (063) |
| Torque arm | Реактивная штанга для навесного монтажа (025–150) |

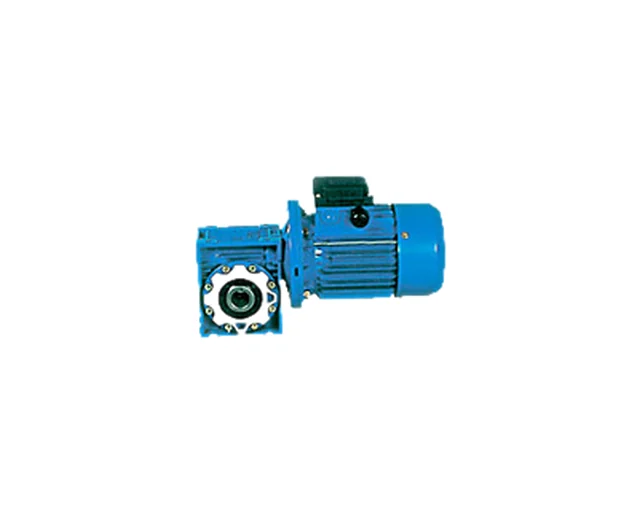

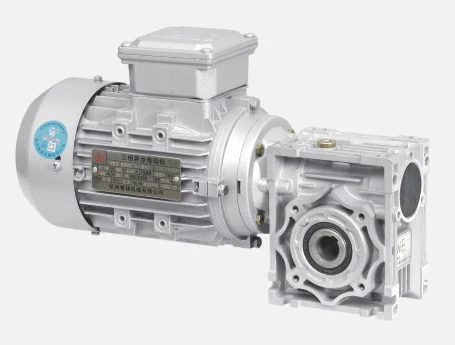

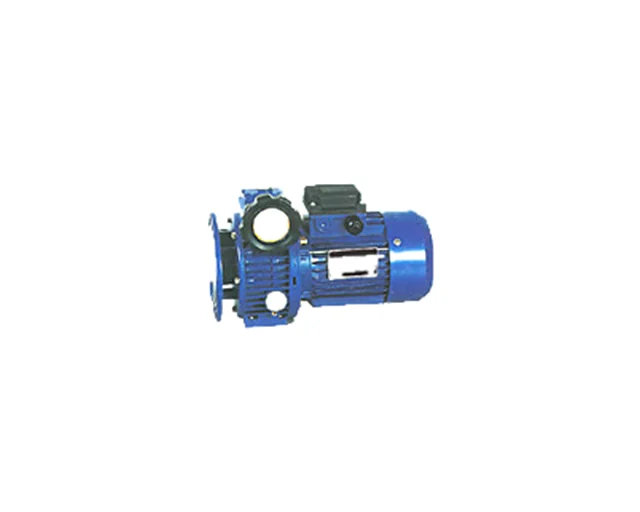

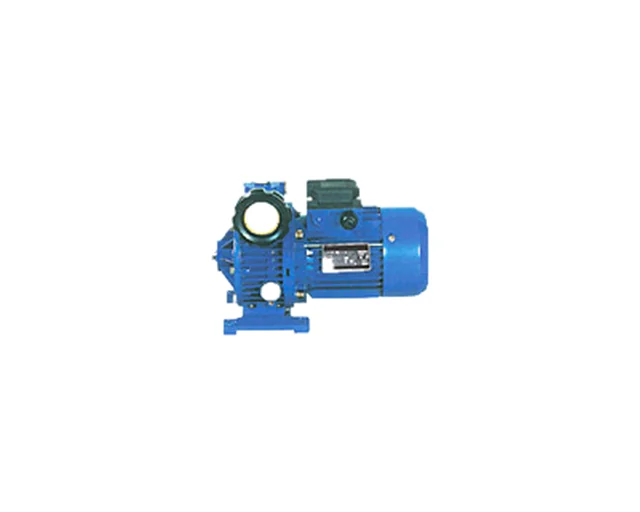

| NMRV + motor | Мотор-редуктор: NMRV в сборе с электродвигателем |

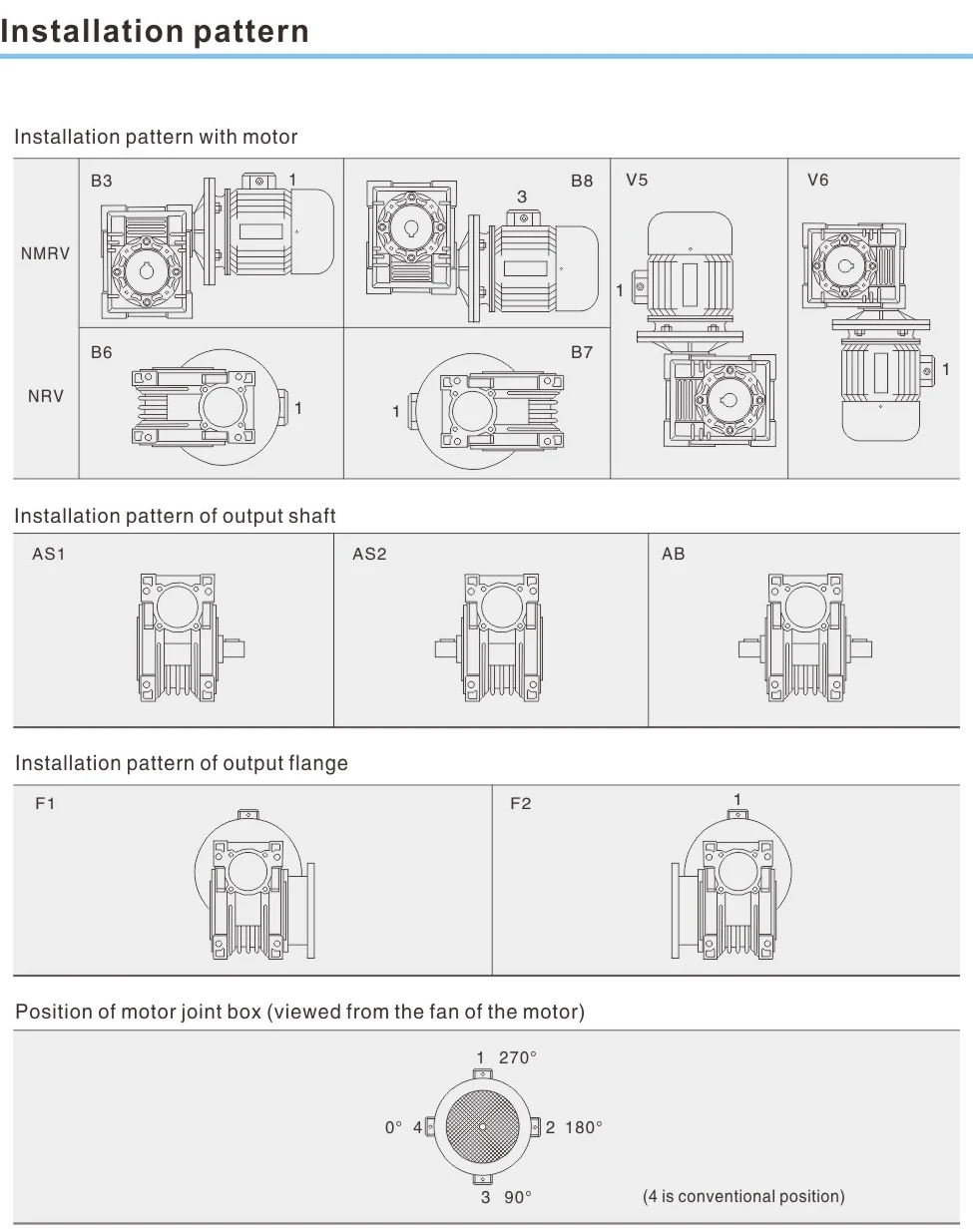

Монтаж
- B3
- B8
- B6
- B7
- V5
- V6
Технические данные
Основные размеры, мм
| Типоразмер | Межосевое расстояние I | Полый вал D (H8) | Входной вал NRV D1 (j6) | G1 | H | Масса без двигателя, ≈ кг |
|---|---|---|---|---|---|---|
| 025 | 25 | 11 | - | - | - | 0,7 |
| 030 | 30 | 14 | 9 | 63 | 40 | 1,2 |
| 040 | 40 | 18 (19) | 11 | 78 | 50 | 2,3 |
| 050 | 50 | 25 (24) | 14 | 92 | 60 | 3,5 |
| 063 | 63 | 25 (28) | 19 | 112 | 72 | 6,2 |
| 075 | 75 | 28 (35) | 24 | 120 | 86 | 9 |
| 090 | 90 | 35 (38) | 24 | 140 | 103 | 13 |
| 110 | 110 | 42 | 28 | 155 | 127,5 | 35 |
| 130 | 130 | 45 | 30 | 170 | 147,5 | 48 |
| 150 | 150 | 50 | 35 | 200 | 170 | 84 |
NRV: выходной момент, Н·м (мощность на входе, кВт); вход 1400 об/мин
| i | n2, об/мин | NRV030 | NRV040 | NRV050 | NRV063 | NRV075 | NRV090 | NRV110 | NRV130 | NRV150 |
|---|---|---|---|---|---|---|---|---|---|---|
| 7,5 | 186,7 | 18 (0.4) | 40 (0.9) | 71 (1.6) | 128 (2.8) | 185 (4.1) | 290 (6.3) | 552 (12) | 750 (16.1) | 1200 (25.8) |
| 10 | 140 | 18 (0.3) | 40 (0.7) | 72 (1.2) | 130 (2.2) | 195 (3.2) | 310 (5.1) | 598 (9.8) | 820 (13.5) | 1240 (20.2) |
| 15 | 93,3 | 18 (0.2) | 40 (0.5) | 74 (0.9) | 140 (1.6) | 200 (2.3) | 360 (4.1) | 656 (7.5) | 920 (10.3) | 1250 (13.9) |
| 20 | 70 | 18 (0.2) | 39 (0.4) | 73 (0.7) | 135 (1.2) | 210 (1.9) | 355 (3.1) | 644 (5.6) | 910 (7.8) | 1300 (11.1) |
| 25 | 56 | 21 (0.2) | 38 (0.3) | 70 (0.5) | 130 (1.0) | 200 (1.5) | 340 (2.4) | 679 (4.7) | 930 (6.5) | 1200 (8.4) |
| 30 | 46,7 | 20 (0.2) | 45 (0.3) | 84 (0.6) | 160 (1.1) | 230 (1.5) | 410 (2.6) | 725 (4.5) | 1040 (6.4) | 1200 (7.1) |
| 40 | 35 | 18 (0.1) | 41 (0.2) | 76 (0.4) | 145 (0.8) | 220 (1.1) | 360 (1.8) | 702 (3.3) | 1050 (4.9) | 1550 (7.3) |
| 50 | 28 | 17 (0.1) | 39 (0.2) | 73 (0.3) | 135 (0.6) | 210 (0.9) | 340 (1.4) | 660 (2.6) | 980 (3.8) | 1400 (5.4) |
| 60 | 23,3 | 16 (0.1) | 36 (0.2) | 68 (0.3) | 130 (0.5) | 200 (0.8) | 320 (1.1) | 616 (2.1) | 900 (3.1) | 1260 (4.2) |
| 80 | 17,5 | 13 (0.1) | 33 (0.1) | 65 (0.2) | 122 (0.4) | 190 (0.6) | 285 (0.8) | 515 (1.4) | 840 (2.3) | 1150 (3.1) |
| 100 | 14 | - | 29 (0.1) | 55 (0.2) | 118 (0.3) | 180 (0.5) | 270 (0.7) | 483 (1.1) | 740 (1.7) | 1000 (2.3) |
NMRV: фланцы двигателя IEC и доступные передаточные числа
| Типоразмер | Фланец PAM IEC | Вал двигателя D, мм | Передаточные числа i |
|---|---|---|---|
| 025 | 56B14 | 9 | 5–20, 30–60 |
| 030 | 63B5 / 63B14 | 11 | 5–50 |
| 030 | 56B5 / 56B14 | 9 | 5–80 |
| 040 | 71B5 / 71B14 | 14 | 5–40 |
| 040 | 63B5 / 63B14 | 11 | 5–100 |
| 040 | 56B5 | 9 | 50–100 |
| 050 | 80B5 / 80B14 | 19 | 5–30 |
| 050 | 71B5 / 71B14 | 14 | 5–80 |
| 050 | 63B5 | 11 | 40–100 |
| 063 | 90B5 / 90B14 | 24 | 7,5–30 |
| 063 | 80B5 / 80B14 | 19 | 7,5–60 |
| 063 | 71B5 / 71B14 | 14 | 40–100 |
| 075 | 100/112B5 / 100/112B14 | 28 | 7,5–15 |
| 075 | 90B5 / 90B14 | 24 | 7,5–40 |
| 075 | 80B5 / 80B14 | 19 | 20–100 |
| 075 | 71B5 | 14 | 50–100 |
| 090 | 100/112B5 / 100/112B14 | 28 | 7,5–30 |
| 090 | 90B5 / 90B14 | 24 | 7,5–60 |
| 090 | 80B5 / 80B14 | 19 | 40–100 |
| 110 | 132B5 | 38 | 7,5–20 |
| 110 | 100/112B5 | 28 | 7,5–60 |
| 110 | 90B5 | 24 | 25–100 |
| 110 | 80B5 | 19 | 80–100 |
| 130 | 132B5 | 38 | 7,5–40 |
| 130 | 100/112B5 | 28 | 25–100 |
| 130 | 90B5 | 24 | 80–100 |
| 150 | 160B5 | 42 | 7,5–25 |
| 150 | 132B5 | 38 | 20–60 |
| 150 | 100/112B5 | 28 | 50–100 |
Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

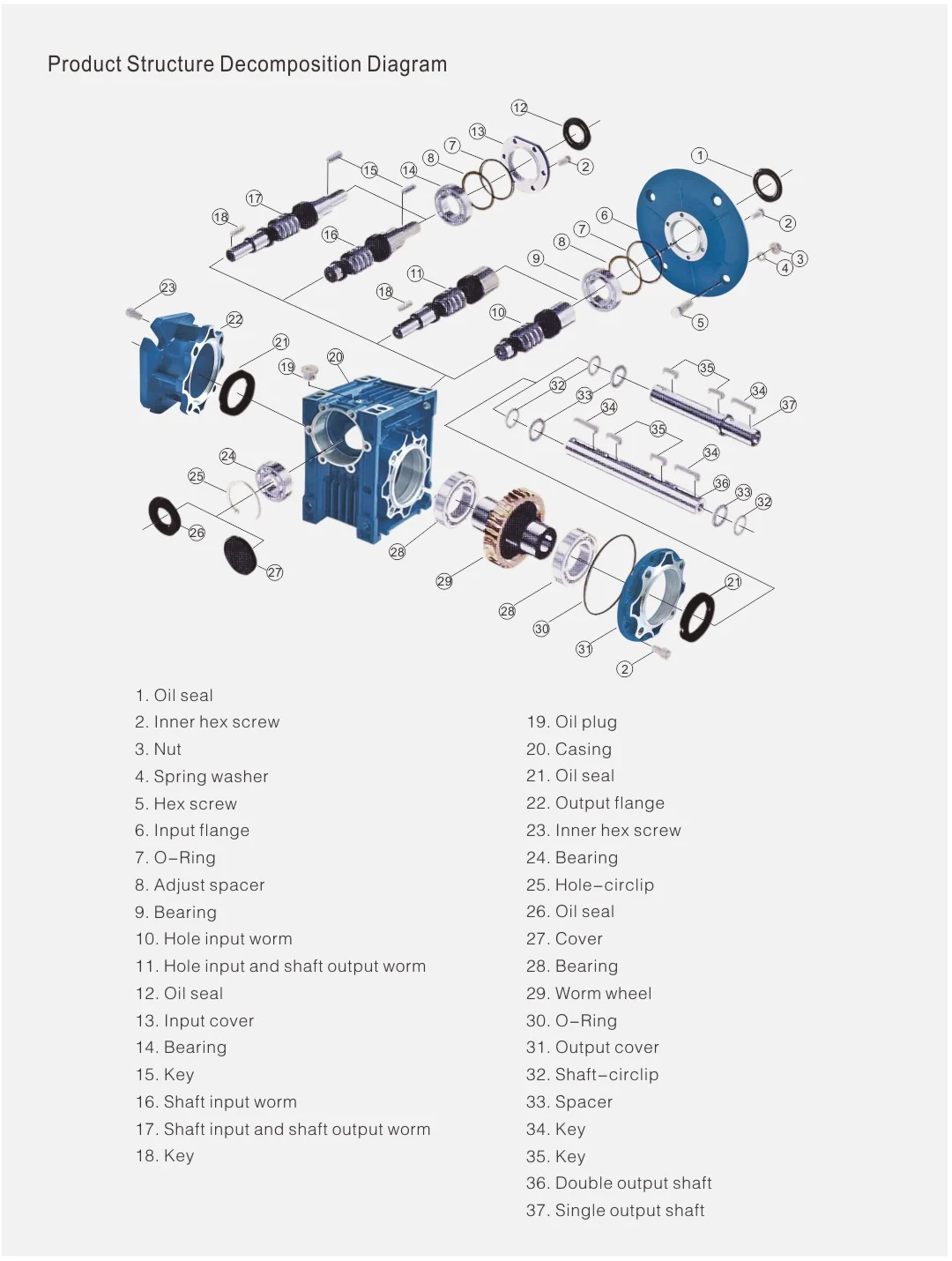

Чертежи и схемы
