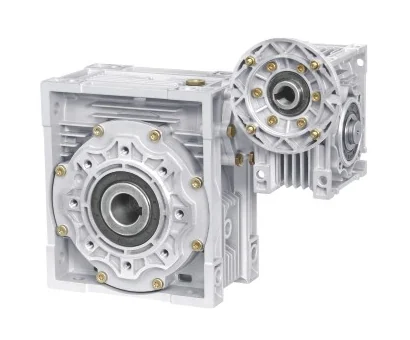

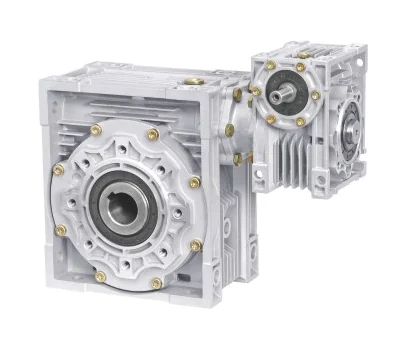

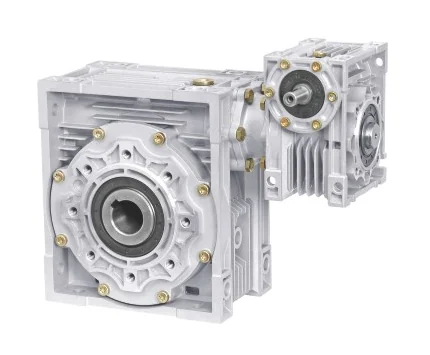

NMRV+NMRV / NRV+NMRV

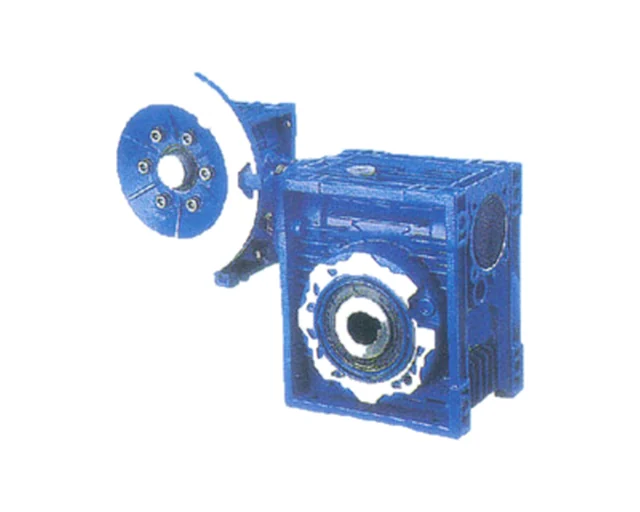

Двухступенчатые червячные редукторы NMRV+NMRV / NRV+NMRV
Сдвоенные червячные редукторы из двух одноступенчатых блоков для очень низких выходных скоростей. Общее передаточное число до 5000, выходной момент по таблицам выбора до 3182 Н·м. Вход — фланец под двигатель IEC (NMRV+NMRV) или свободный вал (NRV+NMRV).
- Сочетания типоразмеров
- NMRV+NMRV: 025/030 … 063/150; NRV+NMRV: 030/040 … 063/150
- Общее передаточное число
- 100–5000
- Мощность двигателя (таблицы NMRV+NMRV, 1400 об/мин)
- 0,06–1,5 кВт
- Выходная частота вращения
- 0,28–14 об/мин
- Выходной момент (по таблицам выбора)
- NMRV+NMRV: до 3182 Н·м; NRV+NMRV: 29–2670 Н·м
- Допустимая радиальная нагрузка на выходе
- 1,62–18 кН
- Материал корпуса
- 025–090 — алюминиевый сплав; 110–150 — чугун
- Масса без двигателя (NMRV+NMRV)
- ≈1,9–90,2 кг
Особенности
- Собирается из двух серийных одноступенчатых редукторов и сохраняет все их преимущества
- Очень большие передаточные числа — до 5000 — в компактном исполнении
- Стандартные сочетания: 25/30, 25/40, 30/40, 30/50, 30/63, 40/75, 40/90, 50/110, 63/130, 63/150; по потребности возможны другие сочетания типоразмеров 25–150
- Вход под двигатель IEC или свободный входной вал; опционально двусторонний входной вал (VS)
- Полый выходной вал, съёмные валы AS/AB и выходные фланцы F1/F2
- Восемь вариантов взаимного расположения ступеней и двигателя (AS1…PS2)
Расшифровка обозначения
NMRV 40/50-900-0.37-AS1-PS1
| NMRV | вход с полым валом и фланцем под двигатель (NRV — входной вал) |
|---|---|
| 40/50 | типоразмеры первой и второй ступени |
| 900 | общее передаточное число |
| 0.37 | мощность двигателя, кВт, или тип входного фланца |
| VS | (опция) двусторонний входной вал |
| AS1 | выход: AS1/AS2 — одинарный вал, AB — двусторонний вал, F… — фланец |
| PS1 | монтажная позиция |
Исполнения
| NMRV+NMRV | Вход через фланец двигателя IEC |
|---|---|
| NRV+NMRV | Свободный входной вал первой ступени, напр. NRV 030/050-900-AS1-PS1 |
| AS1 / AS2 / AB | Одинарный или двусторонний выходной вал |
| F1 / F2 | Выходной фланец |

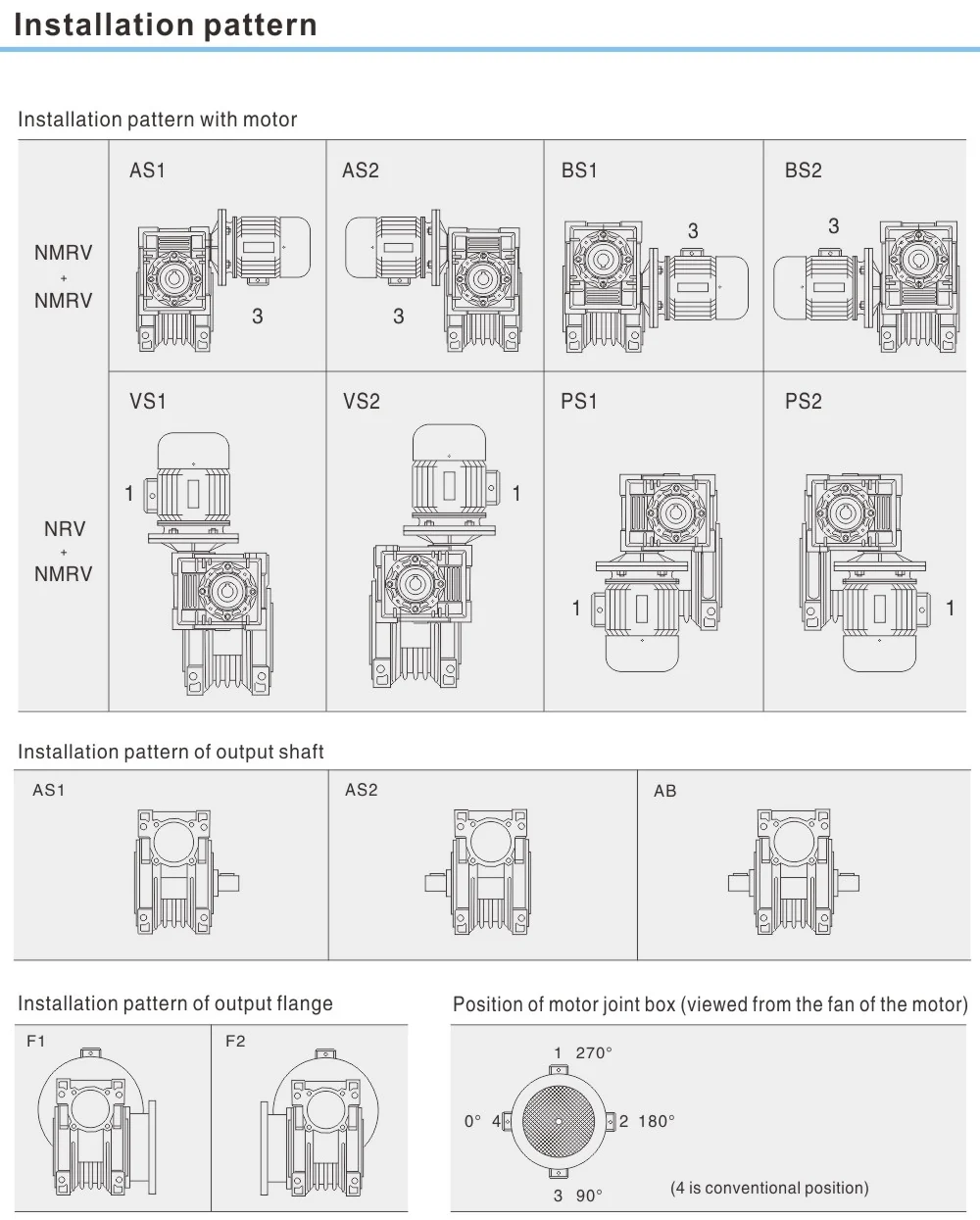

Монтаж
- AS1
- AS2
- BS1
- BS2
- VS1
- VS2
- PS1
- PS2
Технические данные
NRV+NMRV: диапазоны по таблицам выбора (вход 1400 об/мин)
| Сочетание | i | Выходной момент, Н·м | Мощность на входе, кВт | Радиальная нагрузка на выходе, кН |
|---|---|---|---|---|
| 030/040 | 300–5000 | 29–73 | 0,01–0,1 | 3,49 |
| 030/050 | 300–4800 | 82–145 | 0,02–0,15 | 4,84 |
| 030/063 | 300–5000 | 150–230 | 0,04–0,24 | 6,27 |
| 040/075 | 300–5000 | 230–390 | 0,06–0,4 | 7,38 |
| 040/090 | 300–5000 | 410–610 | 0,1–0,6 | 8,18 |
| 050/110 | 300–5000 | 746–1265 | 0,1–1,1 | 10,32 |
| 063/130 | 300–5000 | 1100–1760 | 0,1–1,5 | 13,5 |
| 063/150 | 150–5000 | 1650–2670 | 0,2–3,4 | 18 |

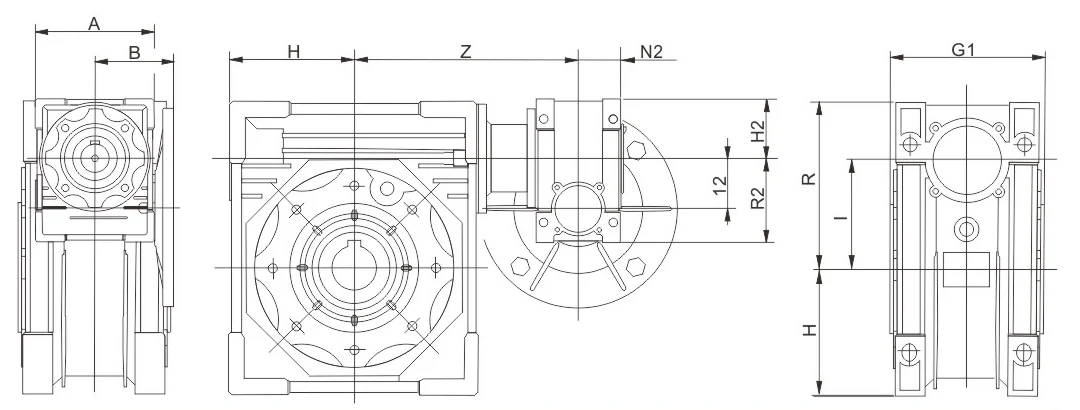

NMRV+NMRV: основные размеры, мм
| Сочетание | I (выходная ступень) | I2 (входная ступень) | Z | G1 | H | Масса, ≈ кг |
|---|---|---|---|---|---|---|
| 025-030 | 30 | 25 | 100 | 63 | 40 | 1,9 |
| 025-040 | 40 | 25 | 115 | 78 | 50 | 3 |
| 030-040 | 40 | 30 | 122 | 78 | 50 | 3,5 |
| 030-050 | 50 | 30 | 132 | 92 | 60 | 4,7 |
| 030-063 | 63 | 30 | 145 | 112 | 72 | 7,4 |
| 040-075 | 75 | 40 | 167,5 | 120 | 86 | 11,3 |
| 040-090 | 90 | 40 | 184,5 | 140 | 103 | 15,3 |
| 050-110 | 110 | 50 | 226 | 155 | 127,5 | 38,5 |
| 063-130 | 130 | 63 | 245 | 170 | 147,5 | 54,2 |
| 063-150 | 150 | 63 | 275 | 200 | 170 | 90,2 |
Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.
