SWL

Червячные винтовые подъёмники (домкраты) серии SWL

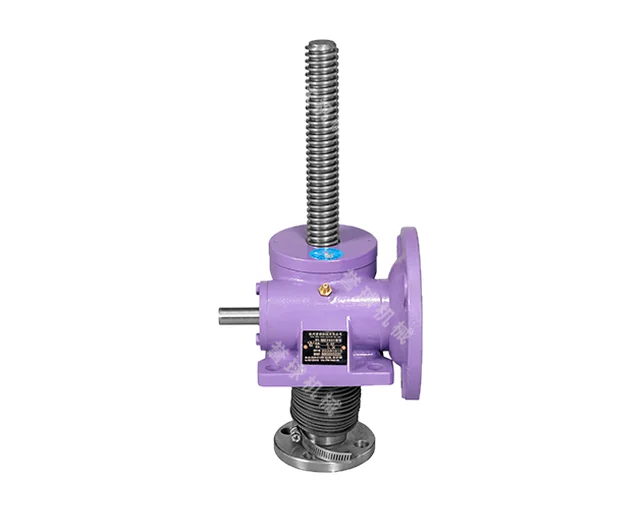

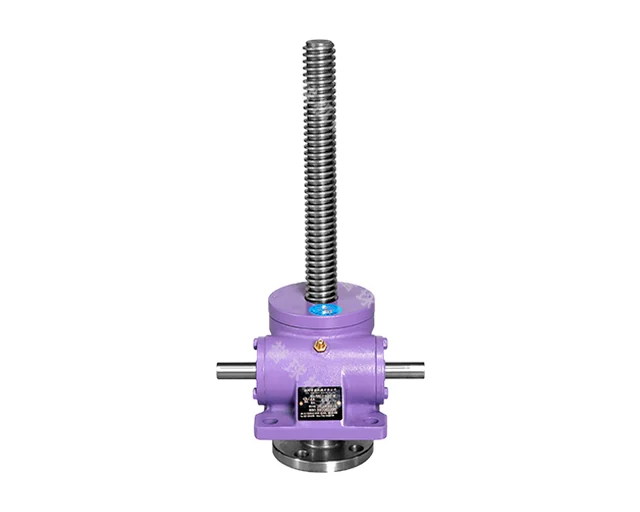

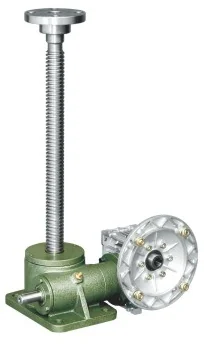

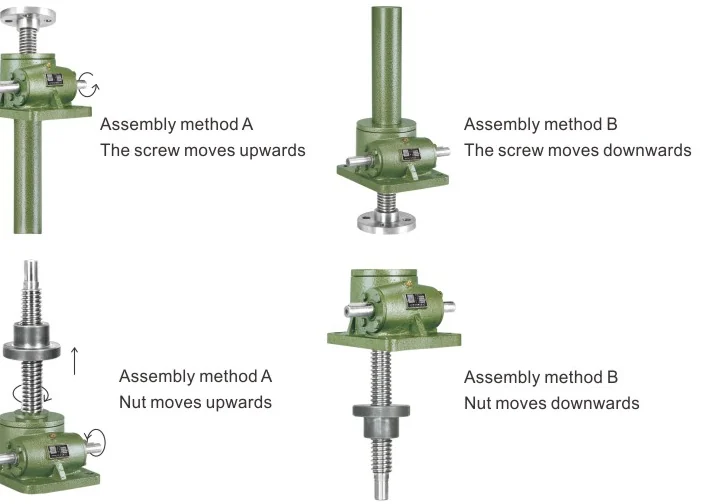

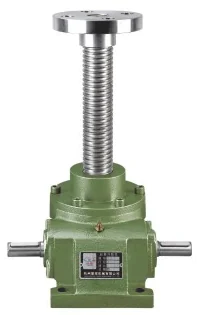

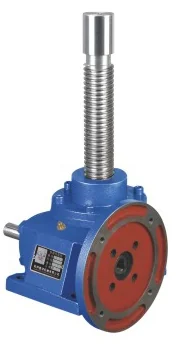

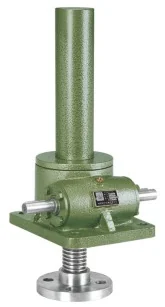

Подъёмники SWL — компактный узел из червячной передачи и трапецеидального винта для подъёма, опускания, толкания и точной регулировки положения. Грузоподъёмность от 0,5 до 100 т (5–1000 кН), два передаточных числа — нормальное P и медленное M. Привод от электродвигателя, другого источника или вручную; подъёмники применяют поодиночке или группами.

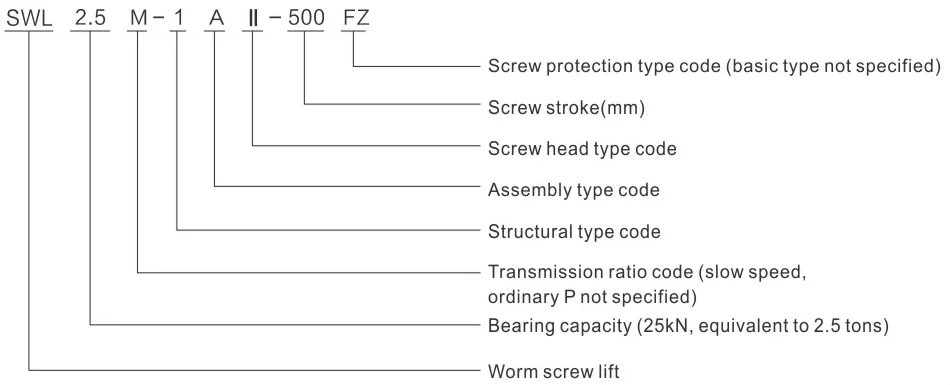

Грузоподъёмность

5–1000 кН (0,5–100 т): 0,5; 1; 2,5; 5; 10; 15; 20; 25; 35; 50; 100 т

Винт

трапецеидальный, от Tr16×4 до Tr160×23

Передаточное число P

от 6:1 до 14,5:1

Передаточное число M

от 22:1 до 36:1

Ход винта за оборот червяка

P: 0,364–1,6 мм; M: 0,182–0,638 мм

Макс. допустимая мощность

0,37–28,5 кВт (при 20 °C, ПВ 20 %/ч, 1500 об/мин червяка)

Общий КПД

P: 13–23 %; M: 10–15 % (консистентная смазка)

Скорость подъёма

ход за оборот × частота червяка; для SWL2.5 при 1500 об/мин — 1,5 м/мин (P) и 0,375 м/мин (M); по типоразмерам — таблицы 4–12 каталога

Масса без винта

1,75–1010 кг

Температура среды

от −20 до +80 °C

Смазка

консистентная, пополнять своевременно
