UDL
Механические бесступенчатые вариаторы скорости серии UDL
Планетарно-фрикционные вариаторы UDL позволяют плавно менять выходную частоту вращения на ходу, в диапазоне регулирования от 1:1,4 до 1:7. Мощность двигателя от 0,18 до 7,5 кВт, корпус из алюминиевого сплава (UDL) или чугуна (UD). Вариатор поставляется отдельно или в сборе с редуктором для получения низких выходных скоростей.
- Мощность двигателя
- 0,18–7,5 кВт (11 типоразмеров)
- Диапазон регулирования
- 1:1,4 – 1:7 (UDL0.18: i = 1,6–8,2)
- Выходная частота вращения
- 1000–200 об/мин (UDL0.18: 880–170 об/мин)
- Выходной момент
- от 1,5–3 Н·м (0,18 кВт) до 59–118 Н·м (7,5 кВт)
- В сборе с редуктором
- i = 5; 200–40 об/мин; до 30–60 Н·м (0,18–0,55 кВт)
- Исполнение
- B3 — на лапах, B5 — фланцевое
- Корпус
- UDL — алюминиевый сплав; UD — чугун
- Выходной вал
- Ø11–35 мм (j6), цилиндрический по GB1569-1990, шпонка по GB1095-2003
- Смазка
- масло Ub-3x (аналоги ATF Dexron); первая замена через 2000 ч, далее каждые 5000 ч; уровень — 2/3 по маслоуказателю
- Условия работы
- окружающая температура не выше 40 °C; не для режимов с перегрузкой и заклиниванием; регулировать скорость только на ходу
Особенности
- Плавное регулирование скорости маховичком во время работы
- Широкий диапазон регулирования: от 1:1,4 до 1:7
- Высокая точность установки скорости, большой ресурс
- Работа в обоих направлениях вращения, плавный ход и низкий шум
- Полностью герметичный компактный корпус
- Литой корпус из алюминиевого сплава: малый вес, не ржавеет
- Сочетается с редукторами различных типов для получения низких скоростей
- Применение: пищевая, керамическая, упаковочная, химическая отрасли, станки, конвейерные и сборочные линии
Расшифровка обозначения
UDL0.75B5B5 ; UDL0.75CB5B5
| UD | бесступенчатый вариатор |
|---|---|
| L | корпус из алюминиевого сплава (без буквы — чугунный) |
| 0.75 | мощность двигателя, кВт |
| C | код редуктора (при поставке в сборе с редуктором) |
| B3 / B5 | B3 — на лапах, B5 — фланцевое |
| B5 | последний код — монтажная позиция |
Исполнения
| UDL…B3 | исполнение на лапах |
|---|---|

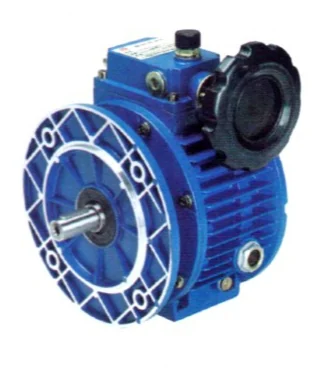

| UDL…B5 | фланцевое исполнение |
| UDL…-CB3 | вариатор в сборе с редуктором (i = 5), 0,18–0,55 кВт |

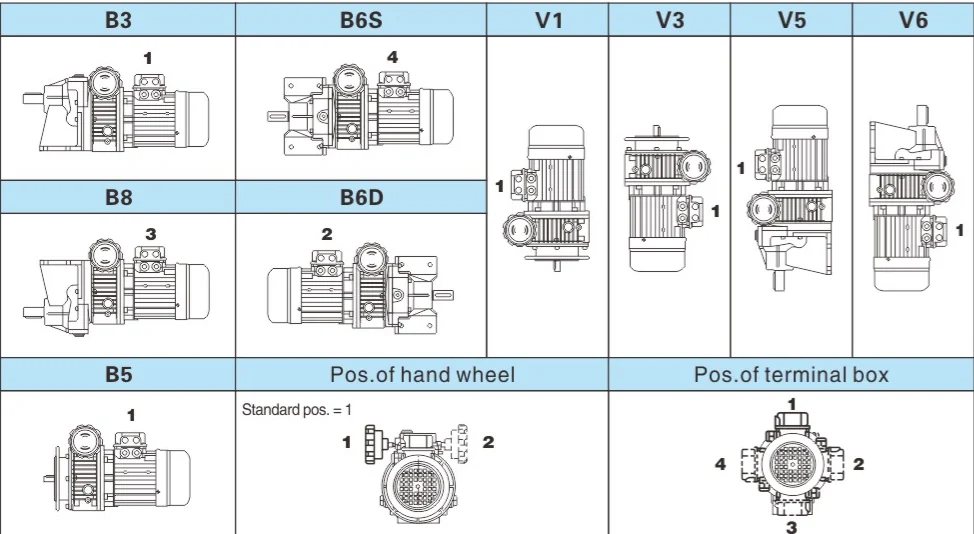

Монтаж
- B3
- B5
- B6S
- B6D
- B8
- V1
- V3
- V5
- V6
Технические данные
Характеристики вариаторов UDL
| Мощность, кВт | Модель | i | n2, об/мин | M2, Н·м |
|---|---|---|---|---|
| 0,18 | UDL0.18 | 1,6~8,2 | 880~170 | 1,5~3 |
| 0,37 | UDL0.37 | 1,4~7 | 1000~200 | 3~6 |
| 0,55 | UDL0.55 | 1,4~7 | 1000~200 | 4~8 |
| 0,75 | UDL0.75 | 1,4~7 | 1000~200 | 6~12 |
| 1,1 | UDL1.1(UD1.1) | 1,4~7 | 1000~200 | 9~18 |
| 1,5 | UD1.5 | 1,4~7 | 1000~200 | 12~24 |
| 2,2 | UD2.2 | 1,4~7 | 1000~200 | 18~36 |
| 3,0 | UD3.0 | 1,4~7 | 1000~200 | 24~48 |
| 4,0 | UD4.0 | 1,4~7 | 1000~200 | 32~64 |
| 5,5 | UD5.5 | 1,4~7 | 1000~200 | 45~90 |
| 7,5 | UD7.5 | 1,4~7 | 1000~200 | 59~118 |
Вариатор в сборе с редуктором
| Модель | i | n2, об/мин | M2, Н·м |
|---|---|---|---|
| UDL0.18-CB3 | 5 | 176~34 | 7~15 |
| UDL0.37-CB3 | 5 | 200~40 | 15~30 |
| UDL0.55-CB3 | 5 | 200~40 | 30~60 |
Выходной вал, исполнение B3
| Модель | Диаметр вала D (j6), мм | Длина вала B, мм | Высота оси H, мм |
|---|---|---|---|
| UDL0.18B3 | 11 | 23 | 80 |
| UDL0.37B3 | 14 | 30 | 93 |
| UDL0.75B3 | 19 | 40 | 113 |
| UDL/UD1.1B3 | 24 | 40 | 100 |
| UD1.5B3 | 24 | 50 | 123 |
| UD2.2B3 | 28 | 60 | 150 |
| UD3.0B3 | 28 | 60 | 150 |
| UD4.0B3 | 28 | 60 | 150 |
| UD5.5B3 | 35 | 70 | 200 |
| UD7.5B3 | 35 | 70 | 200 |
Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

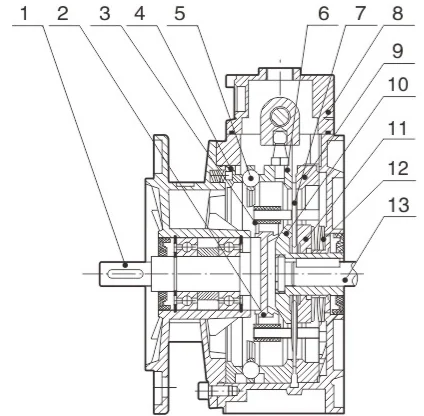

Чертежи и схемы
