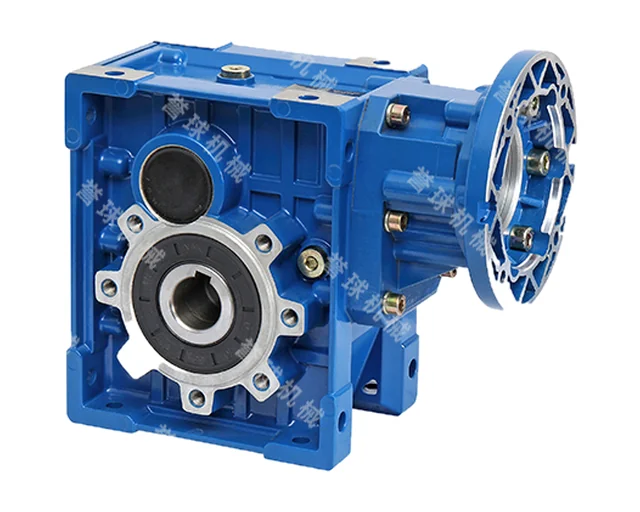

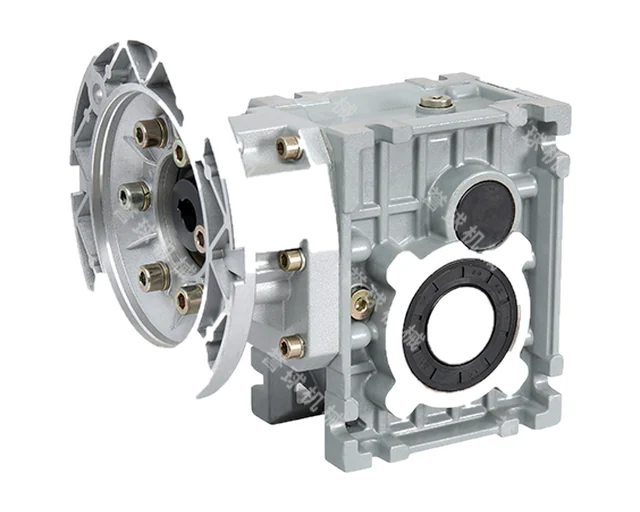

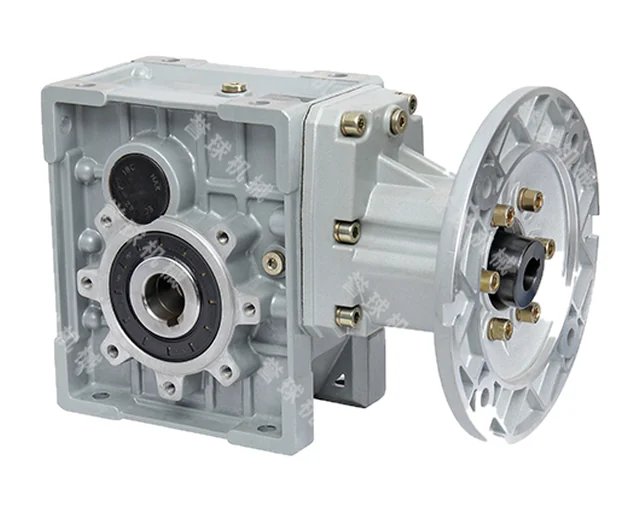

Высокоэффективные гипоидные редукторы KRV

KRV — двух- и трёхступенчатые редукторы с гипоидной передачей в пяти типоразмерах (050–110) с выходным моментом до 750 Н·м. КПД достигает 92% против примерно 60% у червячного редуктора того же размера, а присоединительные размеры совместимы с червячными редукторами NMRV, что упрощает замену.

Типоразмеры: 050, 063, 075, 090, 110
Число ступеней: 2 или 3
Передаточное число (номинальное): 7,5–60 (2 ступени); 50–300 (3 ступени)
Макс. выходной момент: 130–750 Н·м в зависимости от типоразмера
Мощность мотор-редуктора: 0,12–5,5 кВт
Выходная частота вращения (при 1400 об/мин на входе): ≈4,6–187 об/мин
КПД: 92% (2 ступени), 90% (3 ступени)
Сервомоторы (вход ST, 1500 об/мин): от 100 Вт (050) до 5000 Вт (110)
Материал корпуса: алюминиевый сплав (050–090), серый чугун (110)
Зубчатые колёса: 20CrMnTi, 58–62 HRC, упрочнённый слой 0,3–0,6 мм
Входные фланцы: IEC 63B5–132B5 (B5/B14), NEMA 56C–215TC
Окраска: RAL 7035 серый или RAL 5010 синий

Запросить цену Каталог, PDF · 6 MB

Особенности

КПД до 92% (2 ступени) и 90% (3 ступени) — на 10–40% выше, чем у червячного редуктора
Присоединительные размеры совместимы с NMRV (у части NMRV050 размеры отличаются)
Зубчатые колёса из 20CrMnTi, цементация и азотирование, твёрдость поверхности 58–62 HRC, финишное шлифование
Лёгкий корпус из литого под давлением алюминия (050–090), чугунный корпус у типоразмера 110
Модульная конструкция: полый вал, одно- или двусторонний выходной вал, выходные фланцы FA–FE, реактивная штанга
Вход: фланец IEC, компактный двигатель MV, фланец NEMA, сервомотор или входной вал (HS)
Тихая и плавная работа, допускается установка в любом положении
Окраска RAL 7035 (серый) или RAL 5010 (синий) после дробеструйной обработки и фосфатирования

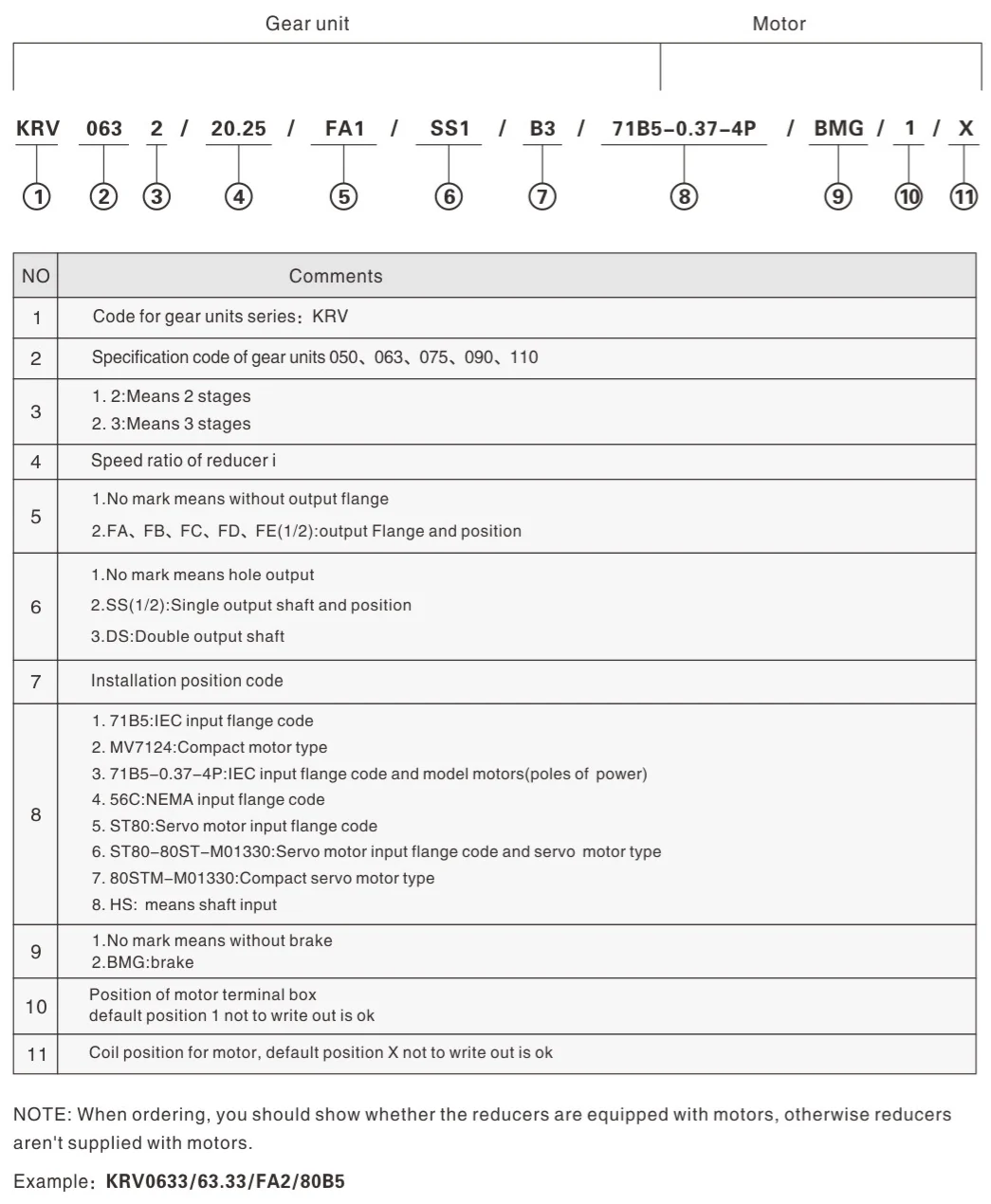

Расшифровка обозначения

KRV 063 2 / 20.25 / FA1 / SS1 / B3 / 71B5-0.37-4P / BMG / 1 / X

KRV	серия редуктора
063	типоразмер: 050, 063, 075, 090, 110
2	число ступеней: 2 или 3
20.25	передаточное число i
FA1	выходной фланец FA, FB, FC, FD, FE и его сторона (1/2); без обозначения — без фланца
SS1	выходной вал: SS(1/2) — односторонний, DS — двусторонний; без обозначения — полый вал
B3	монтажная позиция
71B5-0.37-4P	вход: фланец IEC и двигатель (мощность, число полюсов); также MV (компактный двигатель), 56C (NEMA), ST (сервофланец), STM (компактный серводвигатель), HS (входной вал)
BMG	тормоз; без обозначения — без тормоза
1	положение клеммной коробки (по умолчанию 1)
X	положение кабельного ввода (по умолчанию X)

Исполнения

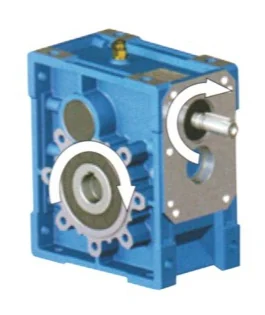

KRV..2	двухступенчатое исполнение, i = 7,5–60

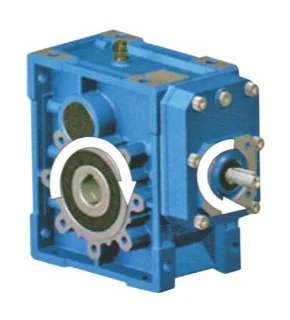

KRV..3	трёхступенчатое исполнение, i = 50–300

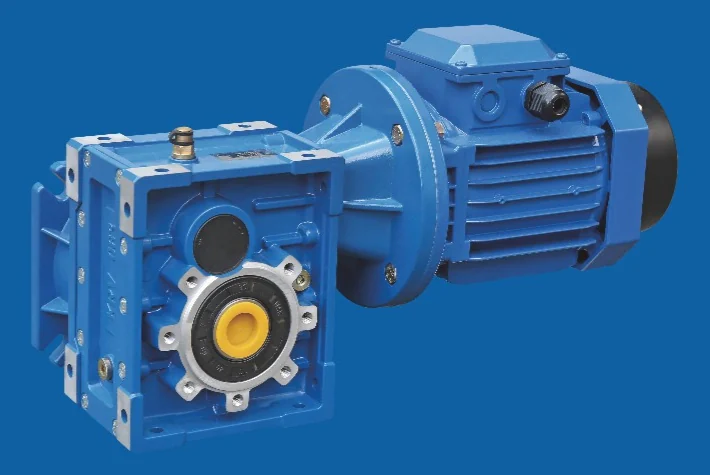

..IEC / ..MV	с фланцем IEC под двигатель или с компактным двигателем MV
..ST / ..STM	с фланцем под сервомотор или с компактным серводвигателем
..NEMA	входной фланец NEMA 56C–215TC
..HS	со свободным входным валом
FA/FB/FC/FD/FE	выходные фланцы
SS / DS	одно- или двусторонний выходной вал вместо полого

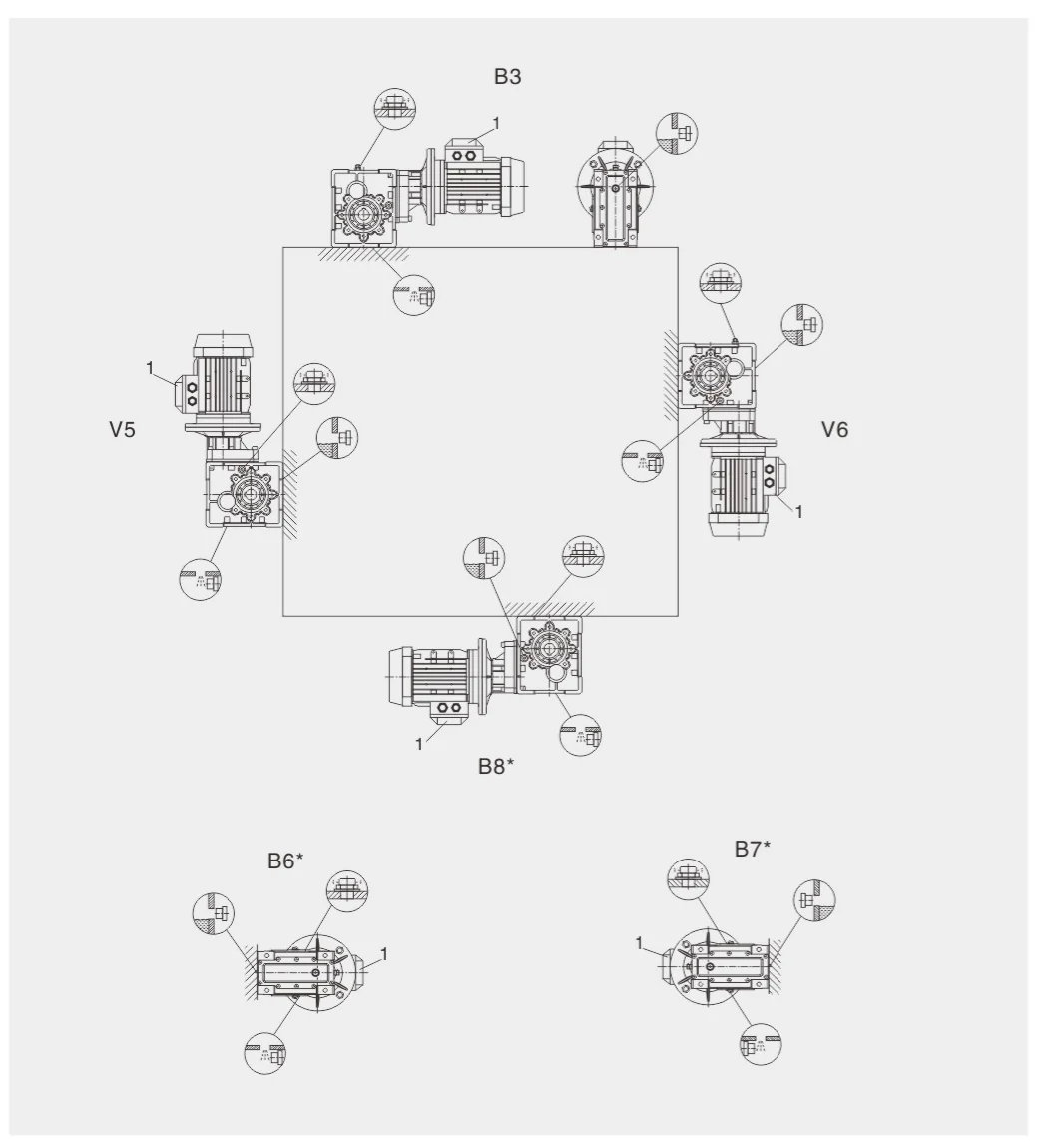

Монтаж

Технические данные

Основные параметры по типоразмерам

Типоразмер	Макс. выходной момент, Н·м	i, 2 ступени	i, 3 ступени	Полый вал D (H8), мм	Выходной вал d (h6), мм	Масса 2/3 ступени, кг
050	130	7,5–60	50–300	20 / 24 / 25	25	4,5 / 5
063	200	7,5–60	50–300	25 / 28 / 30	25	6,3 / 7
075	350	7,5–60	50–300	28 / 30 / 35	28	9,9 / 10,9
090	550	7,5–60	50–300	35 / 38 / 40	35	13,9 / 14,9
110	750	7,5–60	50–300	40 / 42 / 45	42	28 / 30

Сравнение КПД: KRV и червячный NMRV

Тип	Передаточное число	Входная частота, об/мин	КПД
KRV075	30,24	1400	90%
NMRV075	30	1400	60%

Данные — по каталогу производителя. Полные таблицы выбора и габаритные чертежи — в PDF-каталоге.

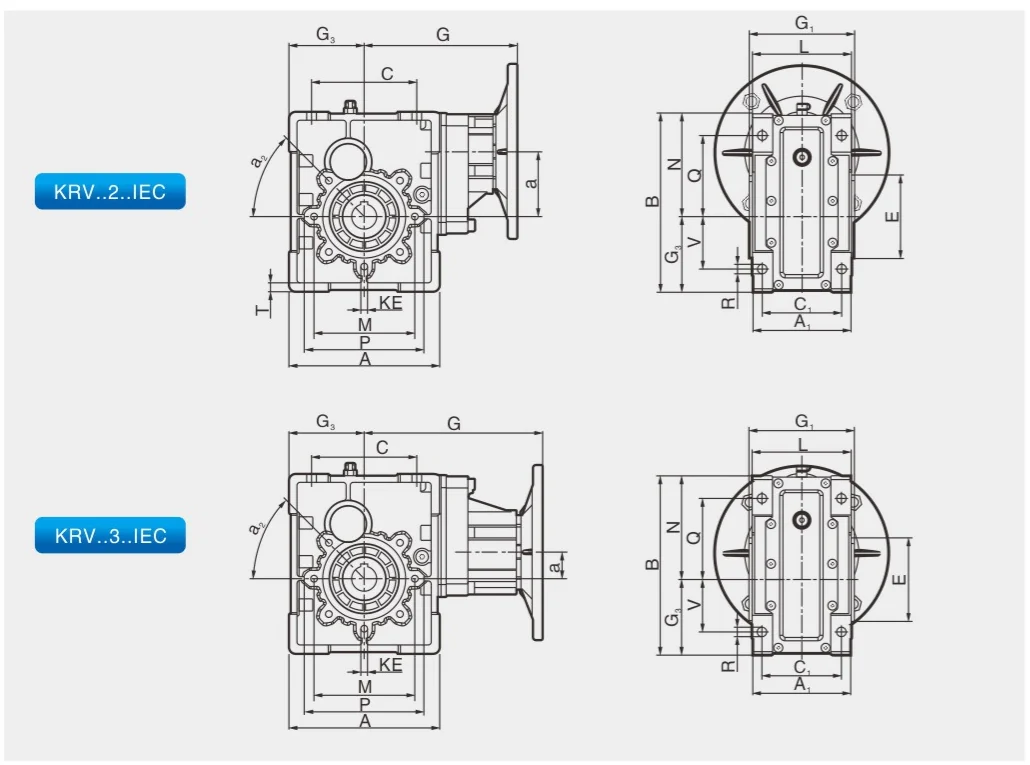

Чертежи и схемы
